DAS BESTE AUS ZWEI WELTEN

Wireless Safety trifft sichere Bussysteme

Simplifier Gateway zur Profisafe Übertragung



Wir haben das Beste aus zwei Welten kombiniert: Wireless-Safety-Kommunikation und PROFIsafe. Wir bieten Ihnen eine Lösung, die sich an Ihre Wünsche und Vorgaben anpasst - und das mit extrem geringem Aufwand für Sie!

Das Simplifier System ist eine vielseitige Lösung für diverse Sicherheitsanwendungen. Mit Wireless-Kommunikation und der Integration des PROFIsafe-Bus ermöglicht es die Absicherung von Türen, Schubladen, Hubtoren und mehr. Flexibel und anpassbar.







Warum Profisafe mit dem Simplifier System?



Dezentrales Konzept

  • Verringerte Verdrahtung:

Dezentrales Profisafe Konzept mit Simplifier System

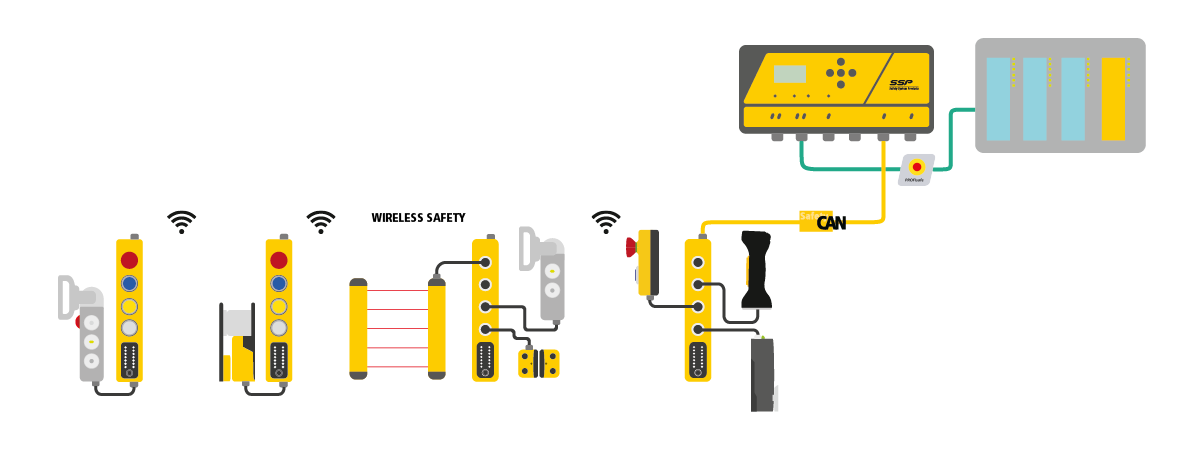

Flexibles Kommunikationssystem

Flexibles Kommunikationssystem Safety Simplifier und Gateway

Alle Simplifier Geräte tauschen Informationen wireless im Maschennetz untereinander aus. Von den Simplifier Geräten werden die Informationen an das Simplifier Gateway übertragen und dieses kommuniziert dann über PROFIsafe mit der Siemenssteuerung.

Alternativ kann der Datenaustausch der Simplifier Geräte auch per CAN erfolgen.
Egal ob CAN- oder Wireless-Kommunikation, alle Informationen gelangen über das Simplifier Gateway auf PROFIsafe zur Siemenssteuerung und können in der TIA Programmiersoftware zentral programmiert und verwaltet werden.











DAS SIMPLIFIER SYSTEM

Die Stärke des Simplifier Systems liegt in der freien Kombinierbarkeit der Sicherheitsfunktionen. Für jede Anforderung, sei es am Türsturz, an einer Schublade, einem Hubtor oder klassischerweise an einer Schutztür, bietet das Simplifier System die passende Absicherung.

Herzstück des Systems ist das Simplifier Gateway. Die in der Applikation positionierten Simplifier Geräte kommunizieren wireless in einem Maschennetz miteinander. Ein Simplifier Gerät überträgt alle Informationen per Simple-CAN an das Simplifier Gateway. Von dort aus geht alles sicher per PROFIsafe an die Siemenssteuerung.













Was ist der Unterschied zu herkömmlichen Profisafe Systemen


Simplifier PROFIsafe Konzept

 Vorteile

  • Effiziente Integration: Reduzierung der Gesamtkosten durch vereinfachte Anschlussmöglichkeiten
  • Einheitliche Sicherheitstechnologie: Es wir nur ein PROFIsafe-Gerät benötigt, das Simplifier Gateway. So entfallen komplizierte Mischsysteme die eine aufwändige Lagerhaltung und Inbetriebnahme mit sich bringen
  • Ressourcen und Zeit schonend: Weniger Verkabelung durch M12 8-polige Anschlüsse
  • Präzise Diagnosefähigkeiten: Exakte Zustandsüberwachung dank OSSD-Ausgänge





Übliche PROFIsafe Konzepte

 Nachteile

  • Viele, verschiedene PROFIsafe Teilnehmer, kostenintensiv
  • Enormer Verdrahtungsaufwand bei den verschiendenen Teilnehmern
  • Ungenaue bis keine Diagnose von geöffneten oder geschlossenen Türen
  • Unterschiedliche PROFIsafe-Geräte und Technologien, zusätzlicher Aufwand:
    - Planung & Inbetriebnahme
    - Instandhaltung & Lagerhaltung





Gateway



 SIMPLIFIER GATEBOX

Individuelle, beleuchtete Taster

  • Beschriftung & Farben austauschbar

Diagnose

  • Schnelle Zustandsermittlung durch LED-Diagnose und Touchpad

Anschluss Sicherheitskomponenten

  • Bis zu zwei Sicherheitskomponenten können aus einer großen Auswahl angeschlossen werden

Simplifier Gatebox

 

  



 SIMPLIFIER FIELDBOX

Diagnose

  • Schnelle Zustandsermittlung durch LED-Diagnose und Touchpad

4 Abschaltkreise

  • Einzeln auswertbare Sicherheitsfunktionen

Anschluss Sicherheitskomponenten

  • Buchsenstecker, M12 8-polig



Simplifier Fieldbox



UNSERE KUNDEN VERTRAUEN AUF DAS SYSTEM

Erfahren Sie, wie Staehle ihr Sicherheitskonzept durch das Simplifier System vereinfachen konnte.

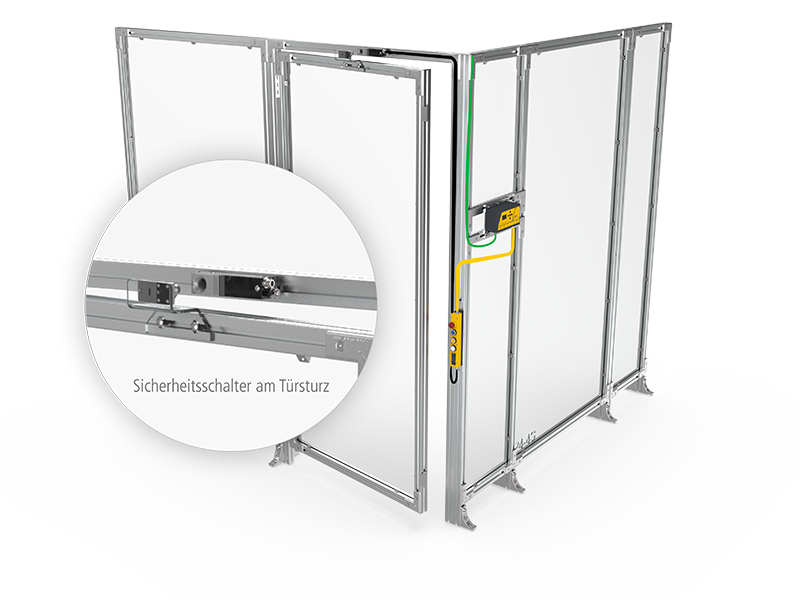

Flexible Montage am Türsturz mit Atom Sicherheitszuhaltung.

Die Simplifier Gatebox und das Simplifier Gateway können unabhängig voneinander montiert werden. Sicherheitszuhaltungen oder andere Sicherheitsfunktionen können frei ausgewählt und über die Simplifier Gatebox angeschlossen werden. Dies bietet größte Flexibilität in der Planung der Anlage und reduziert die Kosten für die  Schutzumhausung.

Muss aus Design- oder Funktionsgründen der Sicherheitsschalter innerhalb des Schutzzauns oder am Sturz der Tür angebracht werden, ist dies für das Simplifier System kein Problem. Der passende Sicherheitsschalter für die Applikation wird ausgewählt und an dem entsprechenden M12-Stecker angeschlossen, unabhängig davon, ob dieser 5, 8 oder 12-polig ist, die passende Anschlussschnittstelle ist vorhanden.

Sicherheitszaun mit Sicherheitsschalter am Türsturz



​
