THM-SMDU-NTQ

Ihre Vorteile

  • Robustes aber schlankes Metallgehäuse
  • Schutzart IP65
  • PLe nach EN ISO 13849-1
  • Modular und individuell aufbaubar
  • M12 8-poliger Stiftstecker
  • Sicherheitszuhaltung zum Personenschutz

THM-SMDU-NTQ+T04829X001
Sicherheitsschalter mit RFID-Zuhaltung

tGard bietet Ihnen innovative Lösungen für die Kombination aus Sicherheitsfunktion und Bedienung an Zugängen zu gefährlichen Maschinen und Anlagen. Das kompakte und äußerst robuste Metallgehäuse bietet Ihnen dabei die nötige Stabilität und Langlebigkeit.

tGard lässt sich modular an Ihre Bedürfnisse anpassen.
Je nachdem, welche Sicherheitsanforderungen Sie an Ihrer Anlage haben, können Sie verschiedenen Sicherheitsfunktionen wie Stellungsüberwachung, Zuhaltung oder Schlüsseltransfersystem auswählen und kombinieren. tGard verbindet Sicherheit und Bedienung. Neben den Sicherheitsfunktionen können Sie aus einer Vielzahl von Bedienelementen wählen. Ob Signalleuchten für Statusmeldungen,Taster für Anforderung und Quittierung, Not-Halt-Taster oder Wahlschalter, Sie entscheiden was Sie benötigen.




Betreff: THM-SMDU-NTQ+T04829X001 Sicherheitsschalter mit RFID-Zuhaltung


Allgemeine Daten

Funktionsart
Sicherheitsschalter mit RFID-Zuhaltung
Artikelnummer
ITM-00568918
- Farbe
Dunkelgrau
Typenbezeichnung
THM-SMDU-NTQ+T04829X001
Gebrauchsdauer TM (EN ISO 13849-1)
20 Jahre
Gebrauchskategorie Meldekontakte
DC13: Le=0,5 A, Ue=24 V DC
Fluchtentriegelung
nein

Sicherheitstechnische Daten

Kategorie (EN ISO 13849-1:2015)
3
SIL (gem. IEC 62061)
2
Zulassungen
EN13849-1:2008 EN13849-2:2012 EN62061:2005 EN14119:2013

Umgebungsbedingungen

Lagertemperatur max
0 ... +60 °C
Betriebstemperatur max
0 ... +40 °C

Elektrische Daten

Anschlussart
M12 8-poliger Stiftstecker
Zuhaltung zum Personenschutz
ja
- Magnetansteuerung
24V DC
Hilfsentriegelung
ja
Gebrauchskategorie Sicherheitskontakte
DC13: Le=0,5 A, Ue=24 V DC AC15: Le=1 A, Ue=24 V AC

Mechanische Daten

Mechanische Lebensdauer
1.000.000
Betätigungskraft
5 bis 10 NM
Breite
40 mm
Zuhaltekraft Fmax
2500 N
Fixierkraft
5 bis 10 N
UL- und CSA-Approbationen
ja

Elektrische Zeichnungen

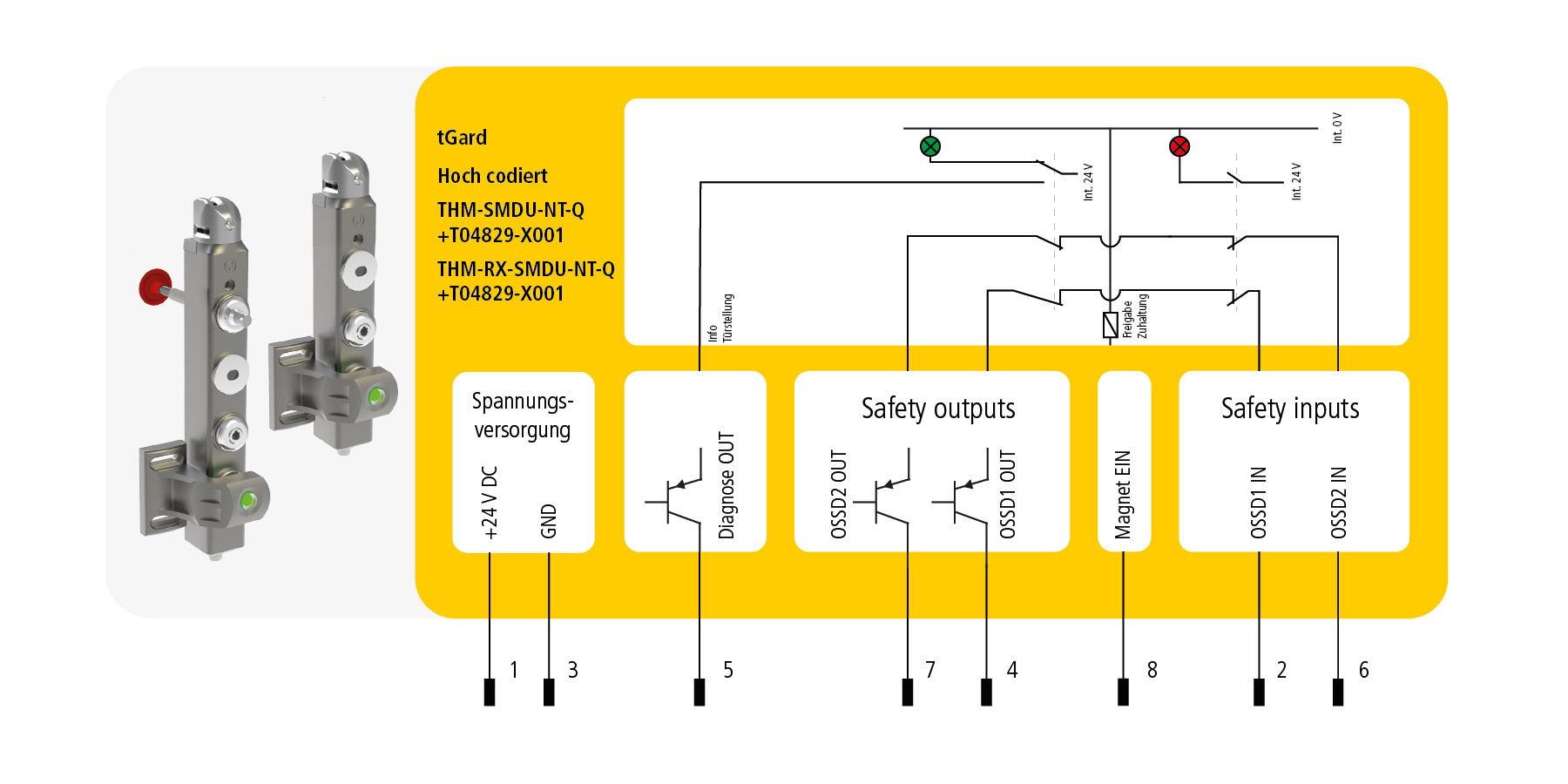

Anschlussbild
Anschlussbild

Zeichnungen

Bemaßung
Bemaßung
