Beleuchteter Wahlschalter SP
2 Stellungen, tastend, 1 x NC + 1 x NO

Beleuchtet
Tastend
Kontakt 1 x NC + 1 x NO
Individuelle Beschriftung

Allgemeine Daten

Artikelnummer

SP-X-88-000-72

Anzahl Schaltstellungen

Schaltart

Tastend

Beschriftung

Individuell

Einbauöffung Taster

Ø 0.88 in / Ø 22.3 mm

Typenbezeichnung

Sicherheitstechnische Daten

Zulassungen

Elektrische Daten

Bemessungsbetriebsspannung Ue

24 V

Bemessungsbetriebsstrom Iₑ

0.25 A

Durchgangswiderstand NO

<20 mOhm

Schalterart

Schließer (NO) 1, Öffner (NC) 1, LED 1

Durchgangswiderstand NC

<20 mOhm

Öffnerkontakt zwangsöffnend

Gemäß EN60947-5-1, Anhang K

Prellzeit NO

<10 ms

Prellzeit NC

<10 ms

Schaltvermögen

10 Ie

Therm. Dauerstrom

5 A

Beleuchtung

LED

Mechanische Lebensdauer

1.000.000 Schaltzyklen

Anschlussart

Federzugklemmen

Anzahl Pins

Leiterquerschnitt

eindrähtig

28…20 AWG / 0.08…0.5 mm²

feindrähtig

28…20 AWG / 0.08…0.5 mm²

feindrähtig (Aderendhülse mit Kunststoffkragen)

0.25 mm² / 24 AWG

feindrähtig (Aderendhülse ohne Kunststoffkragen)

0.25 mm² / 24 AWG

Abisolierlänge

5…6 mm / 0.2…0.24 in

Elektrische Lebensdauer (Nennlast)

1.000.000 Schaltzyklen

Mechanische Daten

Drehmoment (Montagemutter)

1.5...1.9 Nm

Elektrische Zeichnungen

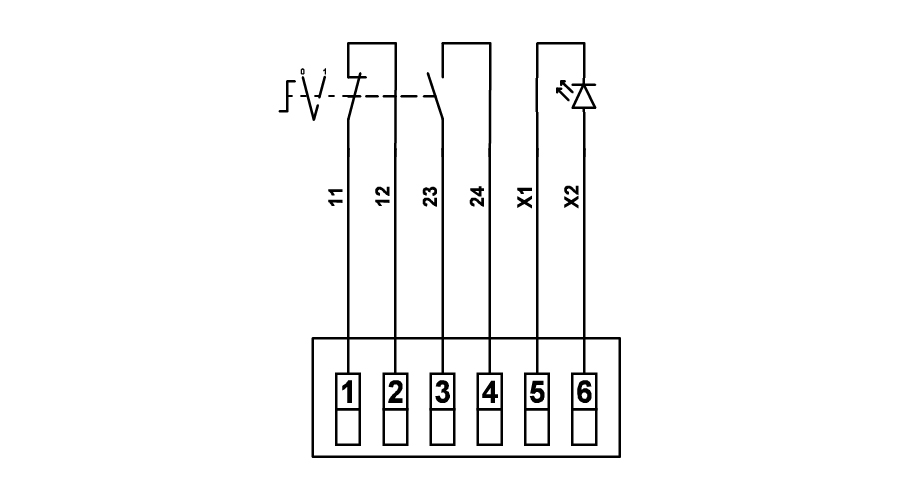

Anschlussbeispiel 1
