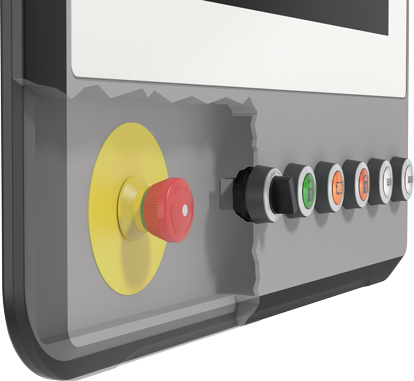

Taster P1
Druckknopf, Sicherheitskontakt 1x NO

unbeleuchtet
Druckknopf mit 6 beigelegten Tasterkappen in den Farben rot, gelb, grün, blau, weiß und schwarz
Sicherheitskontakt 1x NO

Allgemeine Daten

Artikelnummer

SP-X-88-000-03

Typenbezeichnung

Taster P1

Einbauöffung Taster

Ø 0.88 in / Ø 22.3 mm

Farbe

Mit 6 beigelegten Tasterkappen in den Farben rot, gelb, grün, blau, weiß und schwarz

Sicherheitstechnische Daten

Zulassungen

Elektrische Daten

Prellzeit NO

<10 ms

Prellzeit NC

<10 ms

Mechanische Lebensdauer

1.000.000 Schaltzyklen

Bemessungsbetriebsspannung Ue

24 V

Bemessungsbetriebsstrom Iₑ

0.25 A

Schalterart

Schließer (NO) 1

Beleuchtung

Keine

Elektrische Lebensdauer (Nennlast)

1.000.000 Schaltzyklen

Durchgangswiderstand NO

<50 mOhm (AU)

Schaltvermögen

10 Ie

Therm. Dauerstrom

5 A

Anschlussart

Federzugklemmen

Anzahl Pins

Leiterquerschnitt

eindrähtig

28…20 AWG / 0.08…0.5 mm²

feindrähtig

28…20 AWG / 0.08…0.5 mm²

feindrähtig (Aderendhülse mit Kunststoffkragen)

0.25 mm² / 24 AWG

feindrähtig (Aderendhülse ohne Kunststoffkragen)

0.25 mm² / 24 AWG

Abisolierlänge

5…6 mm / 0.2…0.24 in

Mechanische Daten

Drehmoment (Montagemutter)

1.5...1.9 Nm

Elektrische Zeichnungen

Anschlussbeispiel 1

Zeichnungen

Bild 1

Bild 2

Zubehör

Bezeichnungsschilderset ZB1

Bezeichnungsschilderset ZB2

Bezeichnungsschilderset ZB3

Bezeichnungsschilderset ZB4

Montageschlüssel

Simplifier Dichtungsset

Taster-/ Leuchtenkappen Abhebewerkzeug

Tasterkappenset für unbeleuchtete Taster

XCONN P6-M12-M23
