Simplifier E2-I1-Q4C0

Ihre Vorteile

  •

Downloads

S14LDRB-H08-E2-I1-Q1A0-Q2A0-Q3A0-Q4C0-W100
Simplifier Gatebox | ohne Sensorik

Betreff: S14LDRB-H08-E2-I1-Q1A0-Q2A0-Q3A0-Q4C0-W100 Simplifier Gatebox | ohne Sensorik

Allgemeine Daten

Typenbezeichnung
S14LDRB-H08-E2-I1-Q1A0-Q2A0-Q3A0-Q4C0-W100
Artikelnummer
SP-X-91-000-01
Gehäuse Material
PC + ABS
Funktionsart
Sichere EA-Box / Sicherheits-SPS, interne Antenne
Taster Position 1
- Typenbezeichnung
E2
- Funktionsart
Not-Halt-Taster (beleuchtet)
Taster Position 2
- Typenbezeichnung
I1
- Funktionsart
Beleuchteter Taster (rot, gelb, grün, blau, weiß)

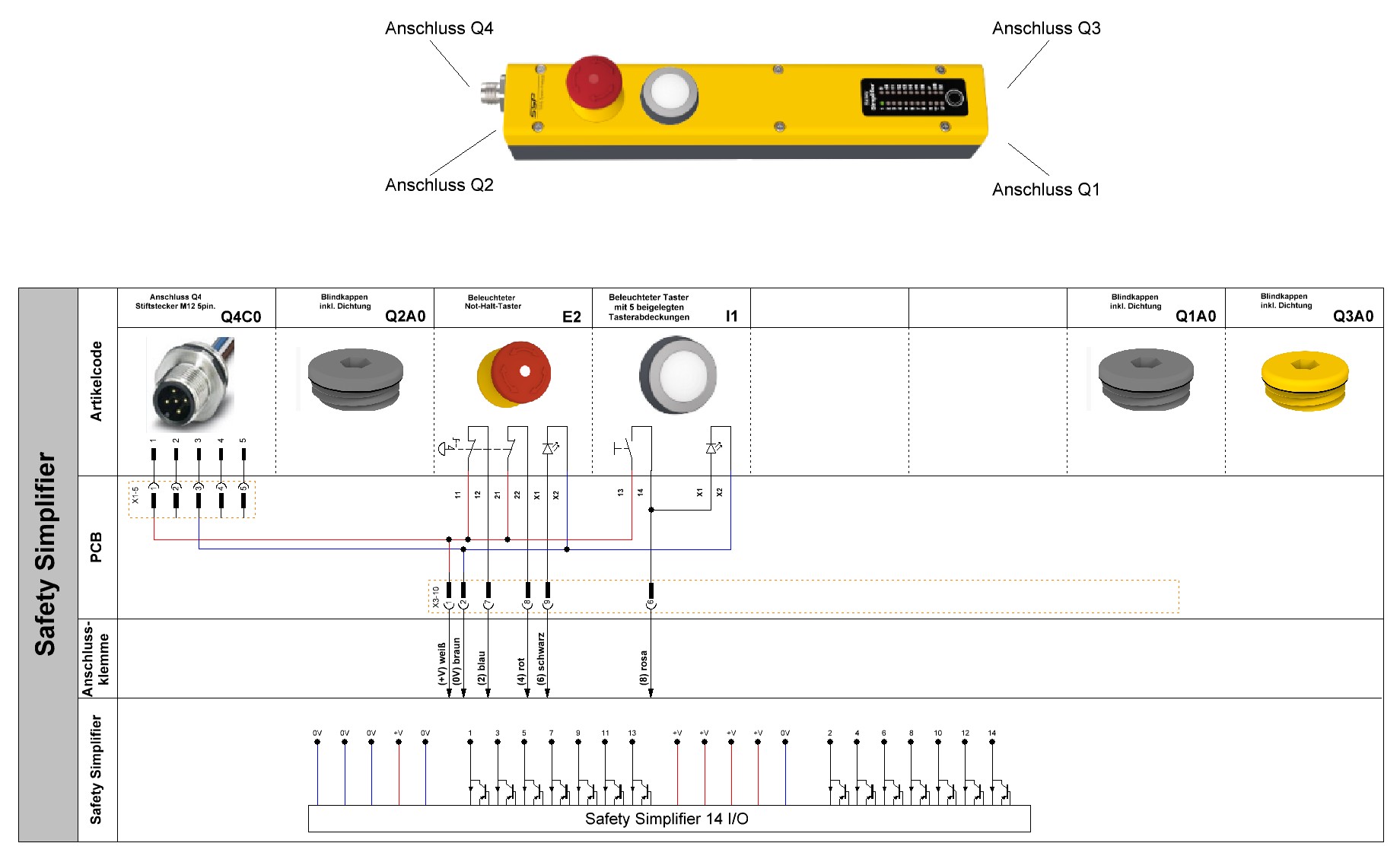

Anschluss
- Position 1
Q1A0: Anschluss unten links mit Abdeckung
- Position 2
Q2A0: Anschluss oben links mit Abdeckung
- Position 3
Q3A0: Anschluss unten rechts mit Abdeckung
- Position 4
Q4C0 - Stiftstecker M12 5-polig oben rechts

Sicherheitstechnische Daten

Zulassungen
CE, TÜV
CPU
- EN ISO 13849-1: 2008
Kategorie 4
- IEC 61508-2
SIL CL 3
- EN 62061 PFHD [1/h]
zugelassen
- EN ISO 13849-1: 2008 TM [Jahr]
20
Eingänge 1-kanalig
- EN ISO 13849-1: 2008
Kategorie 2
- IEC 61508-2
SIL CL 2
- EN 62061 PFHD [1/h]
zugelassen
- EN ISO 13849-1: 2008 TM [Jahr]
20
Eingänge 2-kanalig
- EN ISO 13849-1: 2008
Kategorie 4
- IEC 61508-2
SIL CL 3
- EN 62061 PFHD [1/h]
zugelassen
- EN ISO 13849-1: 2008 TM [Jahr]
20
Ausgänge OSSD 1-kanalig
- EN ISO 13849-1: 2008
Kategorie 2
- IEC 61508-2
SIL CL 2
- EN 62061 PFHD [1/h]
zugelassen
- EN ISO 13849-1: 2008 TM [Jahr]
20
Ausgänge OSSD 2-kanalig
- EN ISO 13849-1: 2008
Kategorie 4
- IEC 61508-2
SIL CL 3
- EN 62061 PFHD [1/h]
zugelassen
- EN ISO 13849-1: 2008 TM [Jahr]
20
Ausgänge Relais 2-kanalig
- EN ISO 13849-1: 2008
Kategorie 4
- EN 62061 SIL CIL
SIL CL 3
- EN 62061 PFHD [1/h]
zugelassen
- EN ISO 13849-1: 2008 TM [Jahr]
20

Umgebungsbedingungen

Lagertemperatur max
-20°C ... +65 °C
Betriebstemperatur max
-20°C ... +65 °C
Schutzart
IP65

Elektrische Daten

Technische Daten wireless Safety
- Maximale Anzahl von sicheren Wireless-Kanälen
16
Kanäle
- Kanal 1
2405 MHz MHz
- Kanal 2
2410 MHz
- Kanal 3
2415 MHz
- Kanal 4
2420 MHz
- Kanal 5
2425 MHz
- Kanal 6
2430 MHz
- Kanal 7
2435 MHz
- Kanal 8
2440 MHz
- Kanal 9
2445 MHz
- Kanal 11
2450 MHz
- Kanal 10
2455 MHz
- Kanal 12
2460 MHz
- Kanal 13
2465 MHz
- Kanal 14
2470 MHz
- Kanal 15
2475 MHz
- Kanal 16
2480 MHz
- Anzahl Klemmen
32
Allgemeine Daten
Versorgungsspannung Ub
10 - 30 V
Stromaufnahme
110 mA mit LED Anzeige
Speicherkarte
Möglichkeit zum Einbau einer Speicherkarte MEM SP-N-88-001-93 vorhanden
Typ Klemmanschluss
Federzugklemmen
Leiterquerschnitt
Programmieranschluss
Micro USB Wireless-Schnittstelle
- eindrähtig
0,08 … 0,5 mm²
- feindrähtig
0,08 … 0,5 mm²
- feindrähtig (Adernhülse mit Kunststoffkragen)
0,08 … 0,5 mm²
- feindrähtig (Adernhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5-6 mm
Konfigurierbare Ein-/Ausgänge
14 Halbleiter Ein-/ Ausgänge mit Hilfe der Software konfigurierbar
ja
Anzahl sichere Eingänge
max. 14
Anzahl sichere Halbleiter OSSD Ausgänge
max. 14
Anzahl Halbleiter Hilfsausgänge
max. 14
Anzahl Halbleiter Taktausgänge
max. 8
Technische Daten Eingänge
Eingangsspannung
HIGH 75% von UB (Anpassbar mittels Software) LOW 25% von UB (Anpassbar mittels Software)
Eingangsstrom
HIGH 2,4 mA ... 3,8 mA LOW -2,5 mA ... 2,1 mA
Technische Daten sichere OSSD-Ausgänge, Hilfs- und Taktausgänge
Ausgangsart
PNP-Halbleiter
Ausgangsspannung
Betriebsspannung UB -0,5 V
Ausgangsstrom einzeln
max. 600 mA (bei UB 24 V)
Ausgangsstrom gesamt
max. 2 A (bei UB 24 V)
Kurzschlussfest
ja
Taster Position 1
Typenbezeichnung
E2
Funktionsart
Not-Halt-Taster
Schalterart
2 Öffner + LED
Prellzeit NO
<10 ms
Prellzeit NC
<10 ms
Öffnerkontakt zwangsöffnend
gemäß EN60947-5-1 Anh-K.
Beleuchtung
LED
Mechanische Lebensdauer
50.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
50.000 Schaltzyklen
Taster Position 2
Typenbezeichnung
I1
Funktionsart
Beleuchteter Taster
Schalterart
1 Schließer + LED
Prellzeit NO
<10 ms
Prellzeit NC
<10 ms
Öffnerkontakt zwangsöffnend
gemäß EN60947-5-1 Anh-K
Beleuchtung
LED
Mechanische Lebensdauer
30.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
30.000 Schaltzyklen

Mechanische Daten

Einbauöffnung der Taster
22,5 mm
Gehäuse Typ
H10
Abmessungen
Höhe
42 mm
Länge
253 mm
Breite
44 mm

Zeichnungen

Montage
Montage
Montage 2
Montage 2
Bemaßung
Bemaßung

Zubehör

Bezeichnungsschilderset ZB1
Bezeichnungsschilderset ZB2
Bezeichnungsschilderset ZB3
Bezeichnungsschilderset ZB4
Montageplatte groß
Montageplatte klein
Montageschlüssel
Schraube mit Dichtung
Simplifier EXTA 1 m
Simplifier EXTA 10 m
Simplifier EXTA 2 m
Simplifier EXTA 5 m
Simplifier EXTA 8 m
Simplifier ZHMS
Simplifier ZHS
Taster-/ Leuchtenkappen Abhebewerkzeug
Tasterkappenset für beleuchtete Taster
