SAFIX I3-A_P

Ihre Vorteile

PLe nach EN ISO 13849-1
IP 67 und ECOLAB
Erweiterte LED Diagnose
Einzelinformationssignal zur Diagnose
Hoch codiert nach EN ISO 14119 (Ausführung W3)
Schnellster Sensor auf dem Markt (Risikozeit)

Downloads

SAFIX W3-A-P4-5cm
RFID Sicherheitssensor, hohe Codierung, 4-polig, Pigtail 5 cm

Der RFID-Sicherheitssensor SAFIX 3 mit PLe überzeugt durch seine schmale Bauform und einem Lochabstand von 22 mm. Er kann von vorne und beiden Seiten betätigt werden und ist mit hoher Codierungsstufe nach EN ISO 14119 erhältlich. Der Sensor ist in IP69K ausgeführt, besitzt eine ECOLAB-Zulassung und ist als Ausführung mit einem M12, 4-poligen Pigtail-Kabel verfügbar.

Mit seinen OSSD Ausgangssignalen kann der Sensor an alle gängigen Steuerungen und Sicherheitsrelais angeschlossen werden. Zur Diagnose steht eine dreifarbige LED-Anzeige am Sensor zur Verfügung.

Allgemeine Daten

Typenbezeichnung

SAFIX W3-A-P4-5cm

Artikelnummer

SP-E-76-000-63

Funktionsart

RFID Sicherheitssensor

Gebrauchsdauer TM (EN ISO 13849-1)

20 Jahre

Codierungsstufe

Individuell kodiert wiederanlernbar

Sicherheitstechnische Daten

Performance Level (EN ISO 13849)

PLe

Kategorie (EN ISO 13849-1:2015)

Kat. 4

SIL (gem. IEC 62061)

SIL3, SILCL3

PFHd (EN ISO 13849)

2,24 x 10⁻⁹

Zulassungen

TÜV_SÜD, CE

Umgebungsbedingungen

Lagertemperatur max

−25 … +70 °C

Betriebstemperatur max

−25 … +70 °C

Verschmutzungsgrad

2

Elektrische Daten

Überspannungskategorie

II

Bemessungstoßspannungsfestigkeit Uimp

1 kV

Elektrische Lebensdauer (Nennlast)

20 Jahre

Ausführung / Anschlüsse

Pigtail 5 cm Kabel, M12 4-poliger Stiftstecker

Kontaktart

OSSD

Versorgungsspannung Ub

DC +/- 10% 24 V

Bemessungsisolationsspannung Ui

50 V

Leistungsaufnahme bei Ub

23,75 W

Leerlaufstrom I0

(unbetätigt) 10 mA /(betätigt) 30 mA

Strom max. (VDC)

1 A

Schaltfrequenz

3 Hz

LED-Beleuchtung

3 Farben

Gebrauchskategorie

D-12/DC-13

Risikozeit

75 ms

Reihenschaltung

30

Pinbelegung nach DIN 47100

BR

UB

WS

Sicherheitsausgang 1

BL

GND

SW

Sicherheitsausgang 2

Mechanische Daten

Abmessungen

Breite

36 mm

Länge

13 mm

Höhe

26 mm

Drehmoment (Montagemutter)

0,7 Nm

Befestigung

Verschraubung mit M4 Schrauben (versenkt)

Material Gehäuse

PBT

Schockfestigkeit

30 g/11 ms

Schwingungsfestigkeit

Amplitude 1 mm, 10 … 55 Hz

Schaltabstand Sn

12 mm

gesicherter Schaltabstand EIN S(ao)

8 mm

gesicherter Schaltabstand AUS S(ar)

18 mm

Hysterese

2 mm

Wiederholgenauigkeit R

< 0,5 mm

LED-Diagnose

Erweiterte LED-Diagnose

Erweiterte LED-Diagnose

Elektrische Zeichnungen

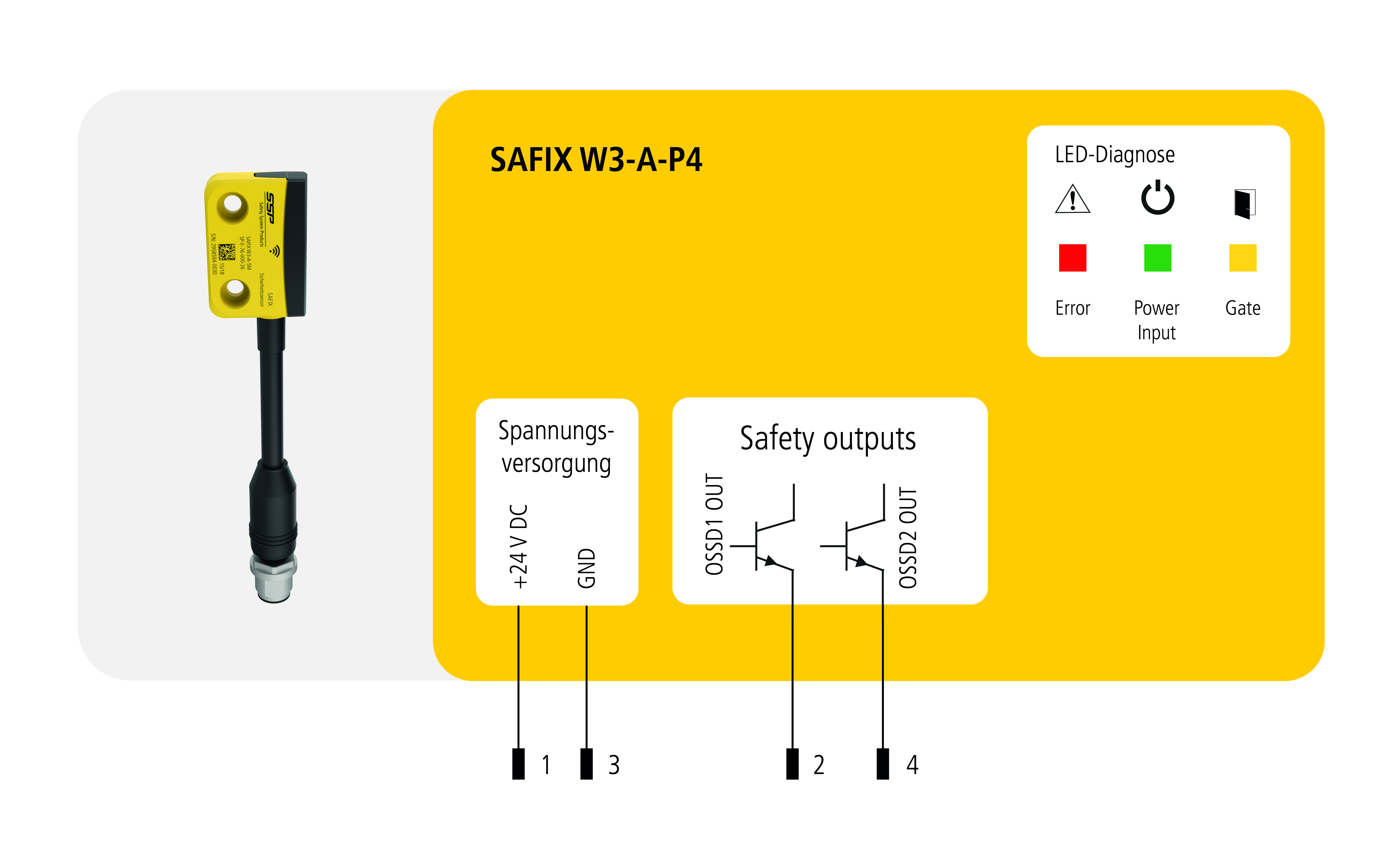

Anschlussbild

Anschlussbild

Zeichnungen

Bemaßung

Bemaßung

Montage

Montage
