SAFIX I3-A-10M

Ihre Vorteile

PLe nach EN ISO 13849-1
IP 69K und ECOLAB
Reihenschaltung von bis zu 30 Sensoren ohne Verlust der Sicherheit
Kein spezielles Auswertesystem nötig
LED Diagnose
Einzelinformationssignal zur Diagnose
Hoch codiert nach EN ISO 14119 (Ausführung I3 und W3)
Kleine kompakte Bauform
Verschiedene Kabellängen
Schnellster Sensor auf dem Markt (Risikoszeit)

Downloads

SAFIX S3-X-5M
RFID Sicherheitssensor, geringe Codierung, EDM, manueller Reset, 5m

Der neue RFID-Sicherheitssensor SAFIX 3 mit PLe überzeugt durch seine schmale Bauform und einem Lochabstand von 22mm. Er kann von vorne und beiden Seiten betätigt werden und ist in 3 verschiedenen Versionen mit wahlweise geringer oder hoher Codierungsstufe nach EN ISO 14119 erhältlich. Der Sensor ist in IP69K ausgeführt, besitzt eine ECOLAB-Zulassung und kann entweder mit einem M12, 8poligen Pigtail-Kabel oder festen Kabellängen von 5 oder 10 Metern erworben werden.

Mit seinen OSSD Ausgangssignalen kann der Sensor an alle gängigen Steuerungen und Sicherheitsrelais angeschlossen werden. Bis zu 30 Sensoren lassen sich in Reihe schalten. Zur Diagnose stehen ein Informationssignal und eine dreifarbige LED-Anzeige am Sensor zur Verfügung.

Allgemeine Daten

Typenbezeichnung

SAFIX S3-X-5M

Artikelnummer

SP-E-76-000-14

Funktionsart

RFID Sicherheitssensor

Gebrauchsdauer TM (EN ISO 13849-1)

20 Jahre

Codierungsstufe

Standard

Sicherheitstechnische Daten

Performance Level (EN ISO 13849)

PLe

Kategorie (EN ISO 13849-1:2015)

Kat. 4

SIL (gem. IEC 62061)

SIL3, SILCL3

PFHd (EN ISO 13849)

2,24 x 10⁻⁹

Zulassungen

TÜV_SÜD, CE

Umgebungsbedingungen

Lagertemperatur max

-25 ... +70 °C

Betriebstemperatur max

-25 ... +70 °C

Verschmutzungsgrad

2

Elektrische Daten

Überspannungskategorie

II

Bemessungstoßspannungsfestigkeit Uimp

1 kV

Elektrische Lebensdauer (Nennlast)

20 Jahre

Ausführung / Anschlüsse

5m festes Kabel mit offenem Ende

Kontaktart

OSSD

Versorgungsspannung Ub

DC +/- 10% 24 V

Bemessungsisolationsspannung Ui

50 V

Leistungsaufnahme bei Ub

23,75 W

Leerlaufstrom I0

(unbetätigt) 10 mA /(betätigt) 30 mA

Strom max. (VDC)

1 A

Schaltfrequenz

3 Hz

LED-Beleuchtung

3 Farben

Gebrauchskategorie

D-12/DC-13

Risikozeit

75 ms

Reihenschaltung

30

Pinbelegung nach DIN 47100

BR

UB

WS

Sicherheitseingang 1

BL

GND

SW

Sicherheitsausgang 1

GR

Diagnoseausgang

RS

Sicherheitseingang 2

VI

Sicherheitsausgang 2

OR

EDM / Reset

Mechanische Daten

Abmessungen

Breite

36 mm

Länge

13 mm

Höhe

26 mm

Drehmoment (Montagemutter)

0,7 Nm

Befestigung

Verschraubung mit M4 Schrauben (versenkt)

Material Gehäuse

PBT

Schockfestigkeit

30 g/11 ms

Schwingungsfestigkeit

Amplitude 1 mm, 10 … 55 Hz

Schaltabstand Sn

12 mm

gesicherter Schaltabstand EIN S(ao)

8 mm

gesicherter Schaltabstand AUS S(ar)

18 mm

Hysterese

2 mm

Wiederholgenauigkeit R

< 0,5 mm

LED-Diagnose

Erweiterte LED-Diagnose

Erweiterte LED-Diagnose

Elektrische Zeichnungen

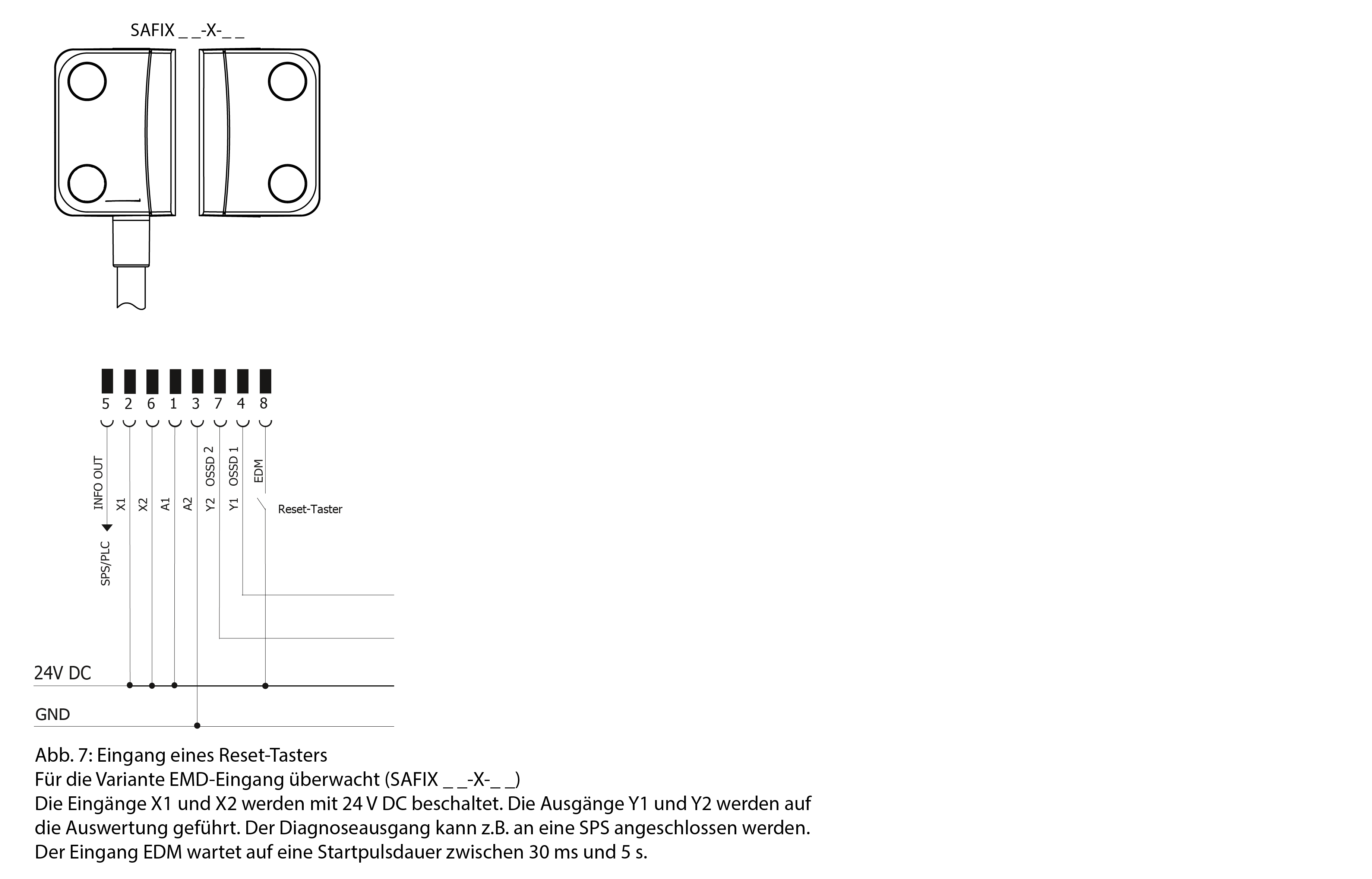

Anschlussbild

Anschlussbild

Anschlussbeispiel 2

Anschlussbeispiel 2

Anschlussbeispiel 1

Anschlussbeispiel 1

Anschlussbeispiel 3

Anschlussbeispiel 3

Anschlussbeispiel 4

Anschlussbeispiel 4

Zeichnungen

Bemaßung

Bemaßung

Montage

Montage
