Ihre Vorteile

PLe nach EN ISO 13849-1
Reihenschaltung von bis zu 80. Sensoren ohne Verlust der Sicherheit
Keine Erhöhung der Reaktionszeit bei Reihenschaltung
Kein spezielles Auswertesystem nötig

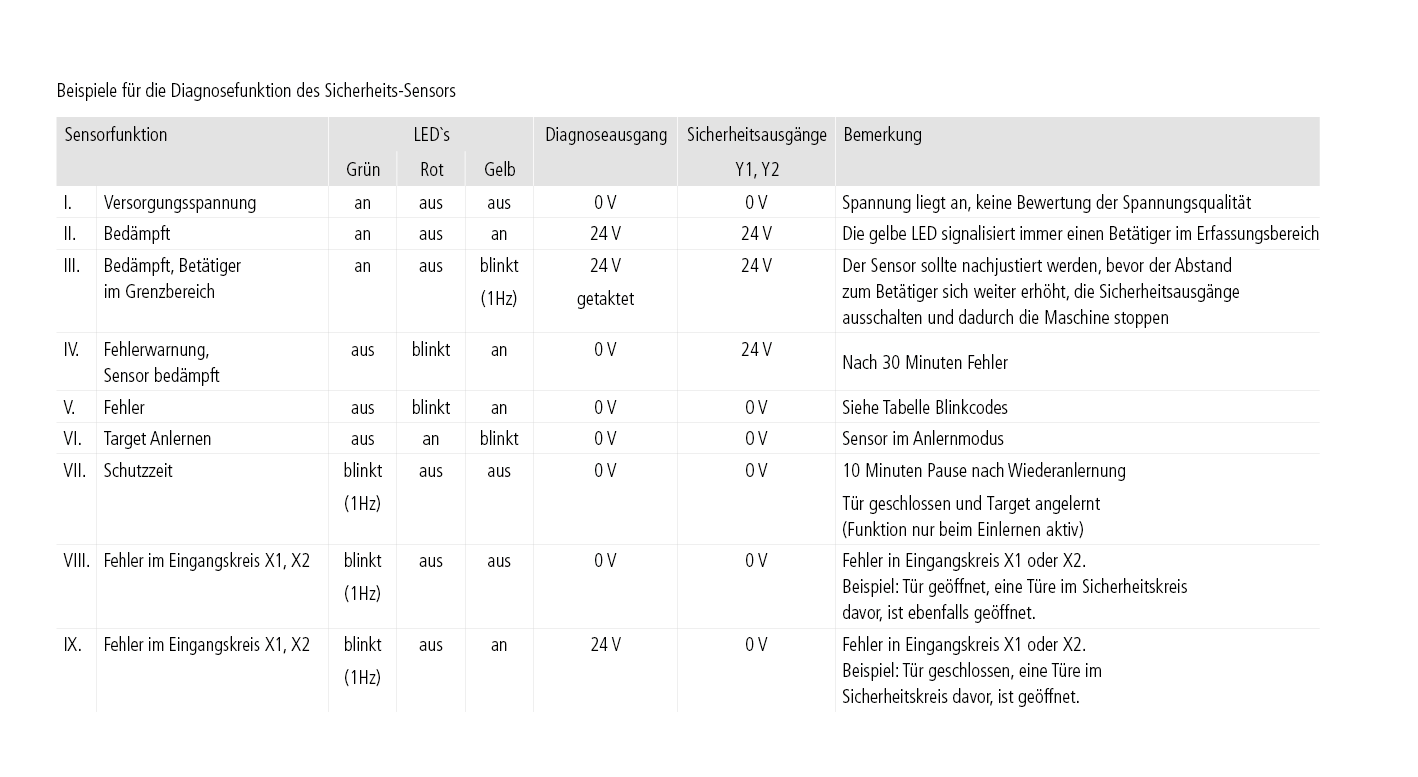

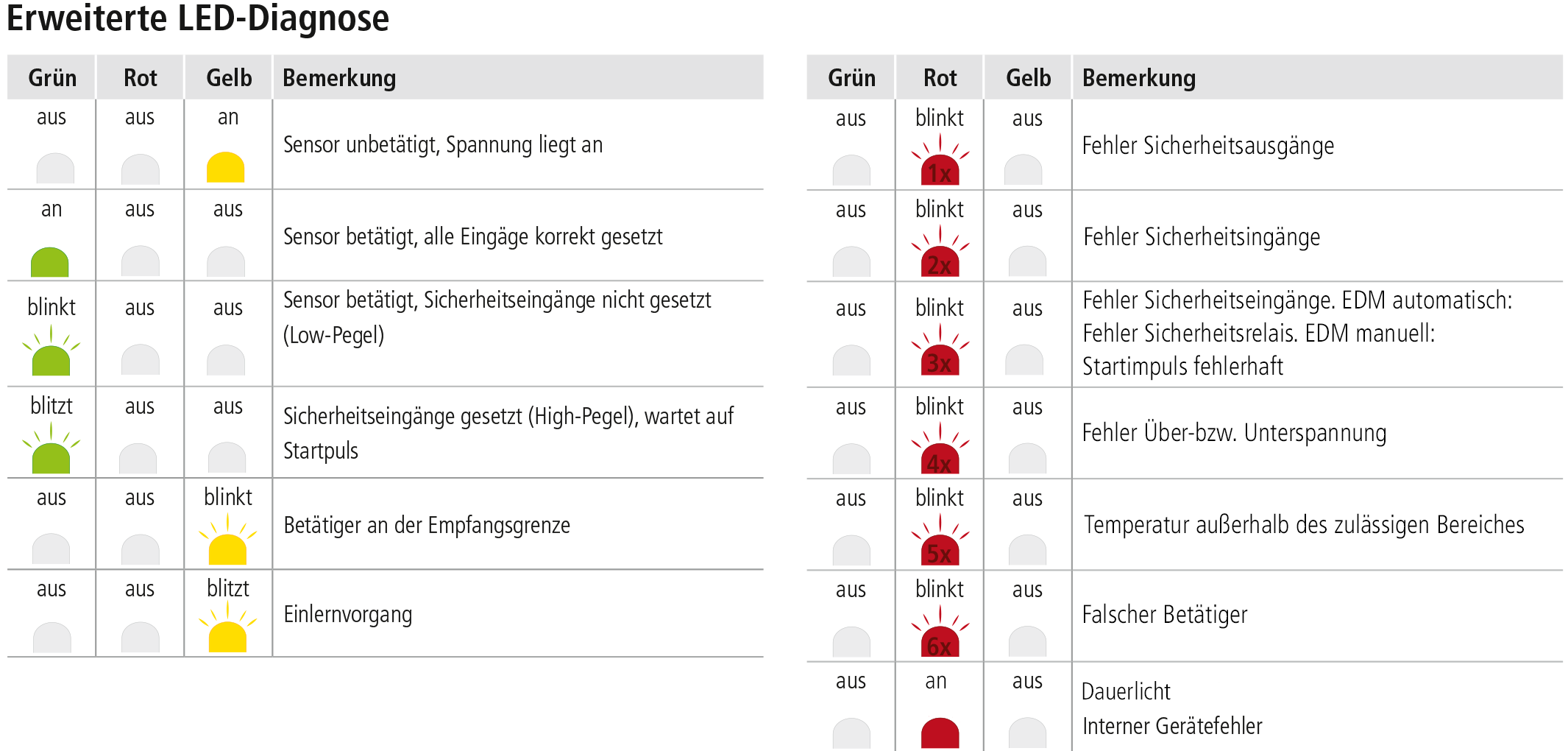

LED Diagnose
Einzelinformationssignal zur Diagnose
Hoch codiert nach EN ISO 14119 (Ausführung I1 und W1)

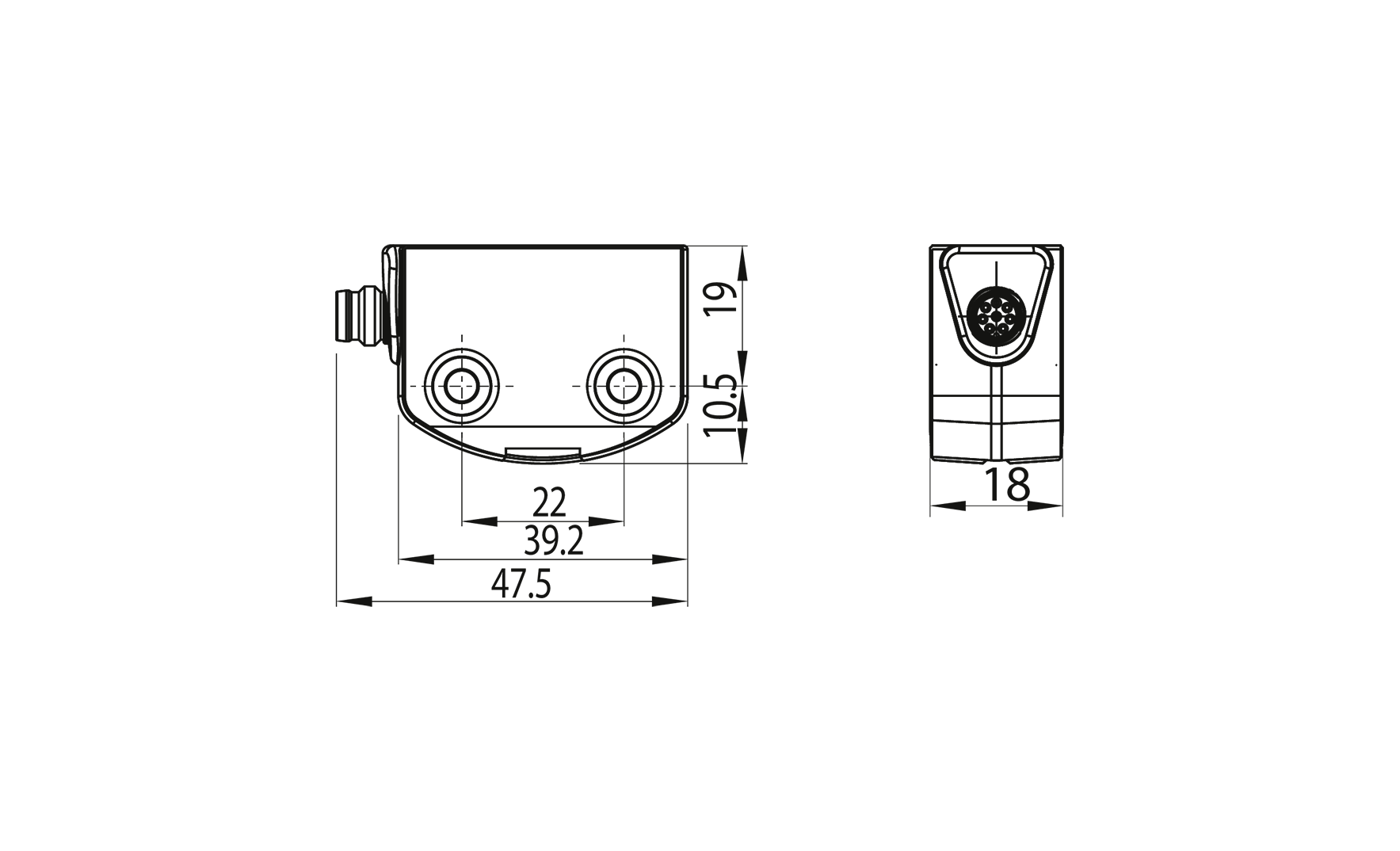

Kleine kompakte Bauform

Downloads

SAFIX S1
RFID Sicherheits Sensor, geringe Codierung, autom. Reset, M8

Hoch kodiert in kleiner Form - Modernste RFID Technologie

Der Sicherheitssensor SAFIX aus dem Hause SSP besticht nicht nur durch seine kompakte Bauweise, sondern macht sich modernste RFID-Technologie zu nutzen. Erhältlich in 3 verschiedenen Versionen mit wahlweise geringer oder hoher Codierungsstufe nach EN ISO 14119 bietet er hohen Manipulationsschutz.

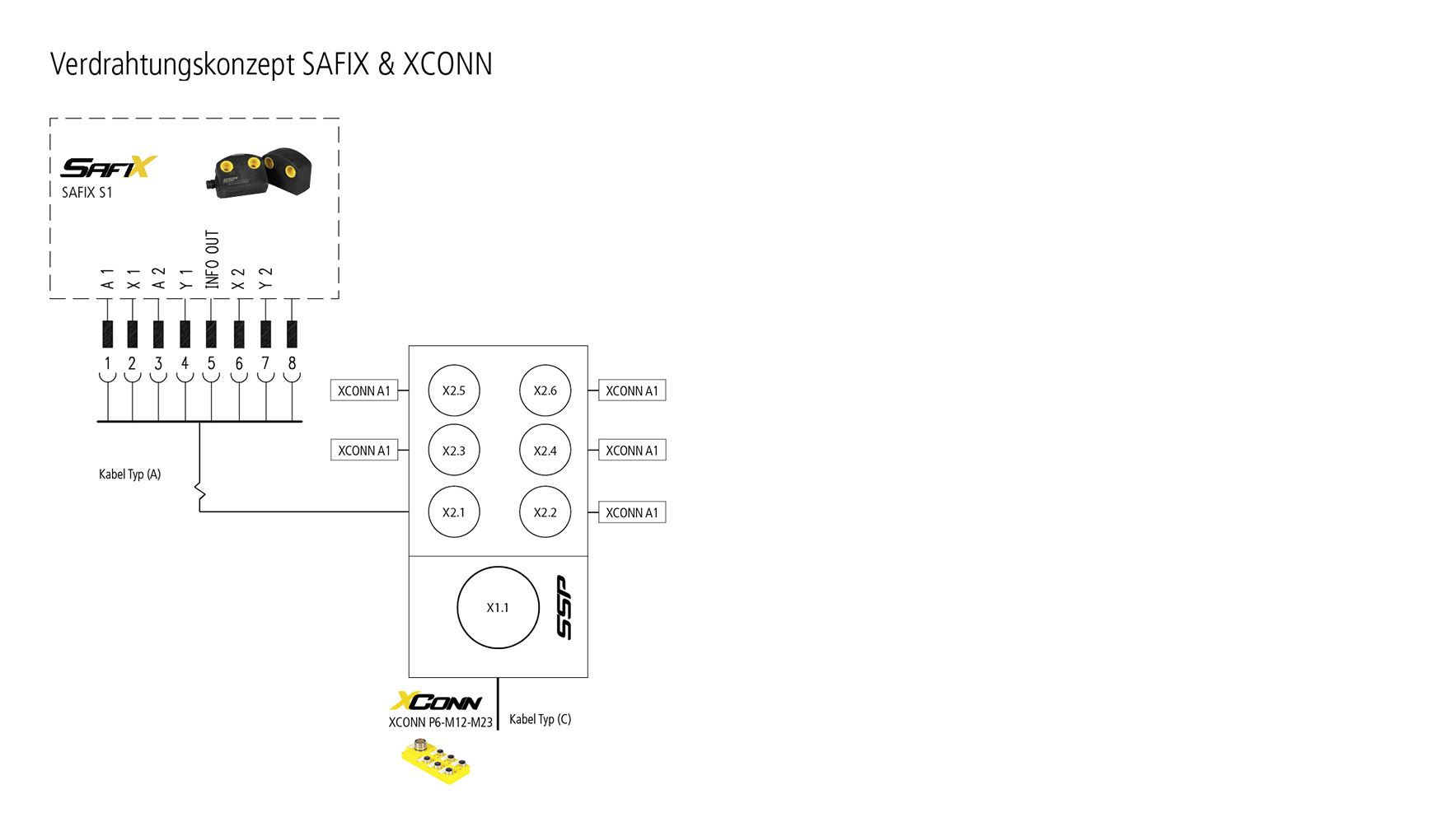

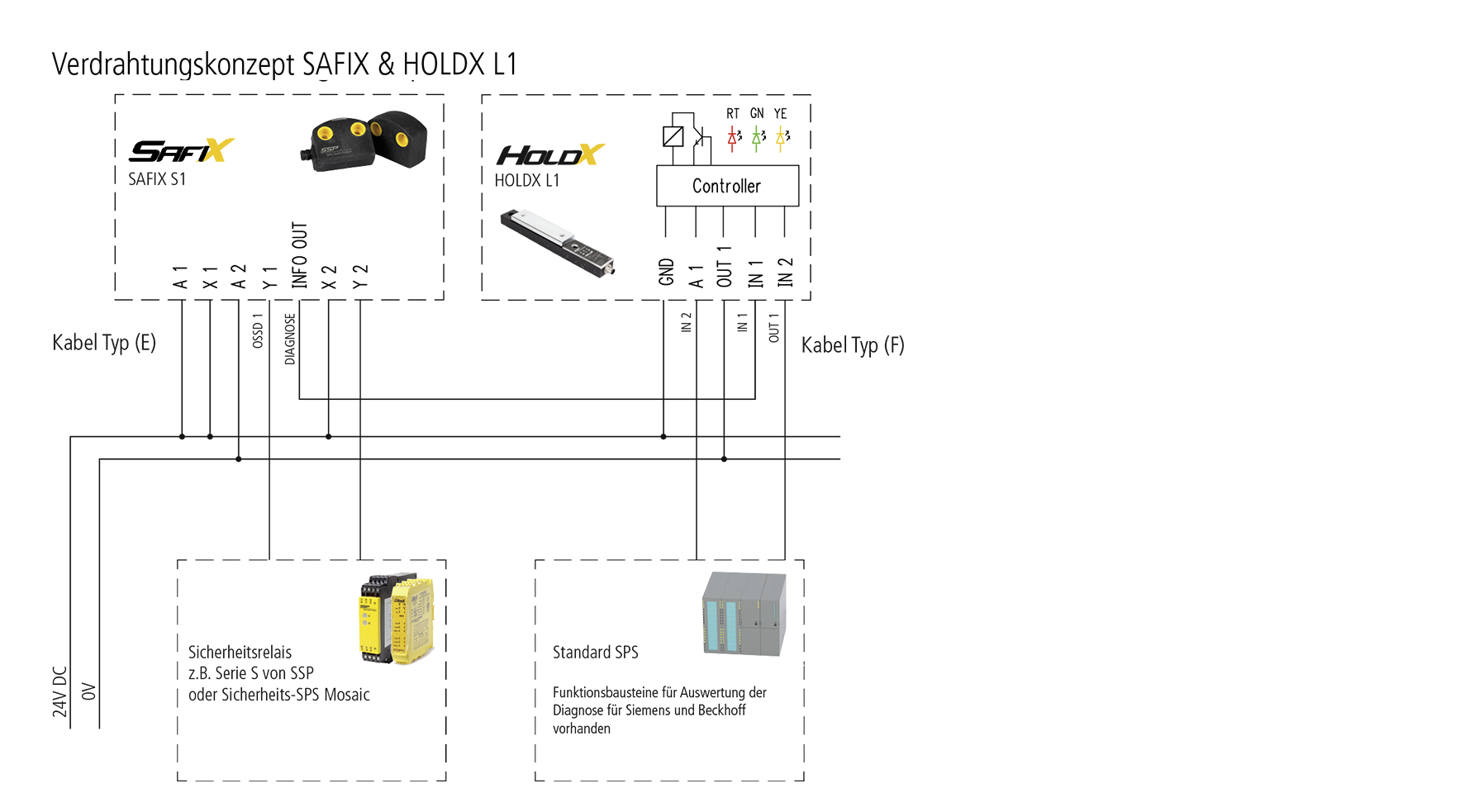

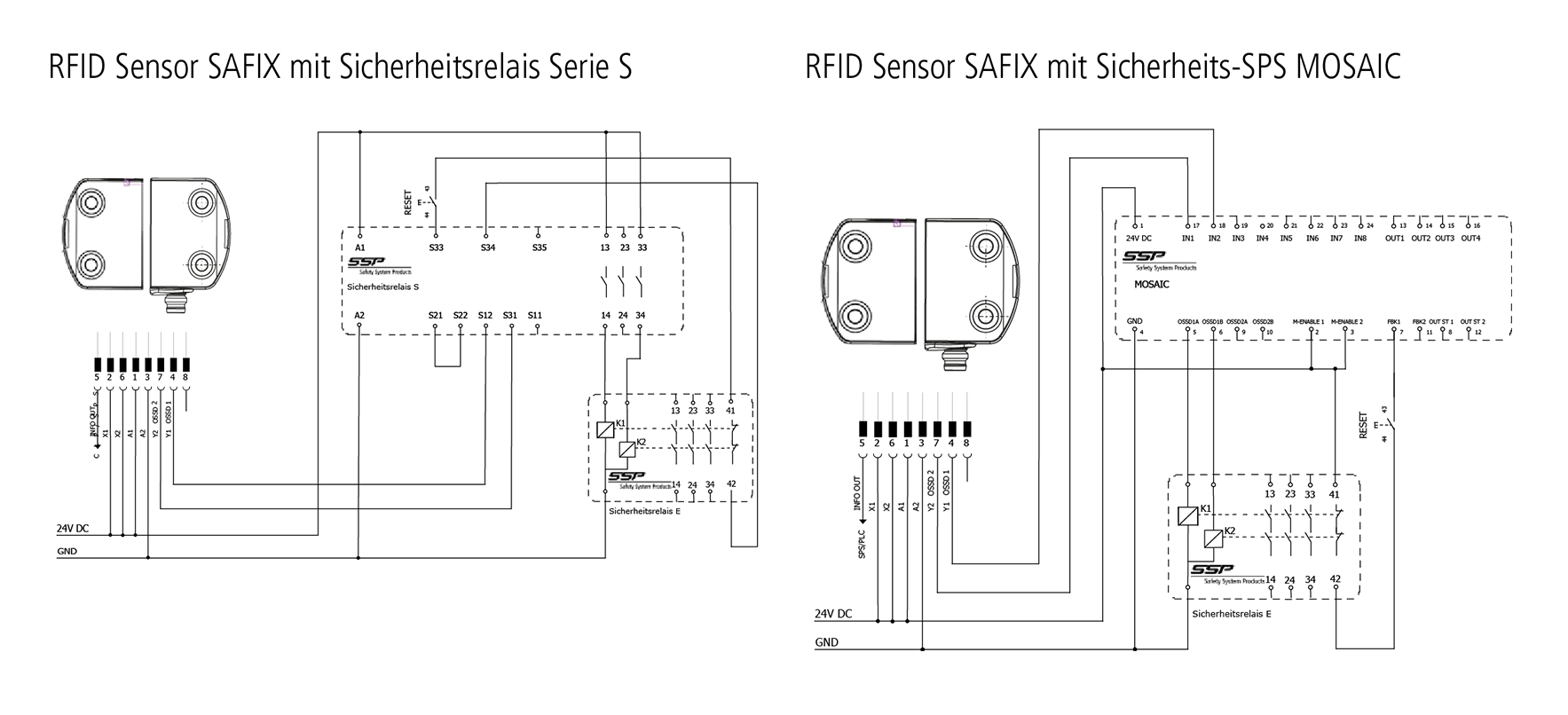

SAFIX kann ohne signifikante Verlängerung der Reaktionszeit bis zu 80-mal in Reihe geschaltet werden und somit in Anlangen mit höchster Sicherheitsstufe (PLe nach ISO 13849-1) integriert werden. Mit einem 8-poligen M8-Stecker und seinen OSSD Ausgangssignalen kann SAFIX an alle möglichen Sicherheitsrelais angeschlossen und so perfekt in die bestehende Umgebung integriert werden. Die Diagnose erfolgt bedienerfreundlich über eine dreifarbige LED-Anzeige und ermöglicht so eine schnelle Wartung und Inbetriebnahme. Dank dem flachen Betätiger lässt sich SAFIX einfach und schnell auf unterschiedlichste Anwendungen montieren, egal ob Flügeltür, Hubtor oder Aluminiumprofil. Mit einem 8-poligen M8-Stecker und seinen OSSD Ausgangssignalen kann SAFIX an alle möglichen Sicherheitsrelais angeschlossen und so perfekt in die bestehende Umgebung integriert werden.

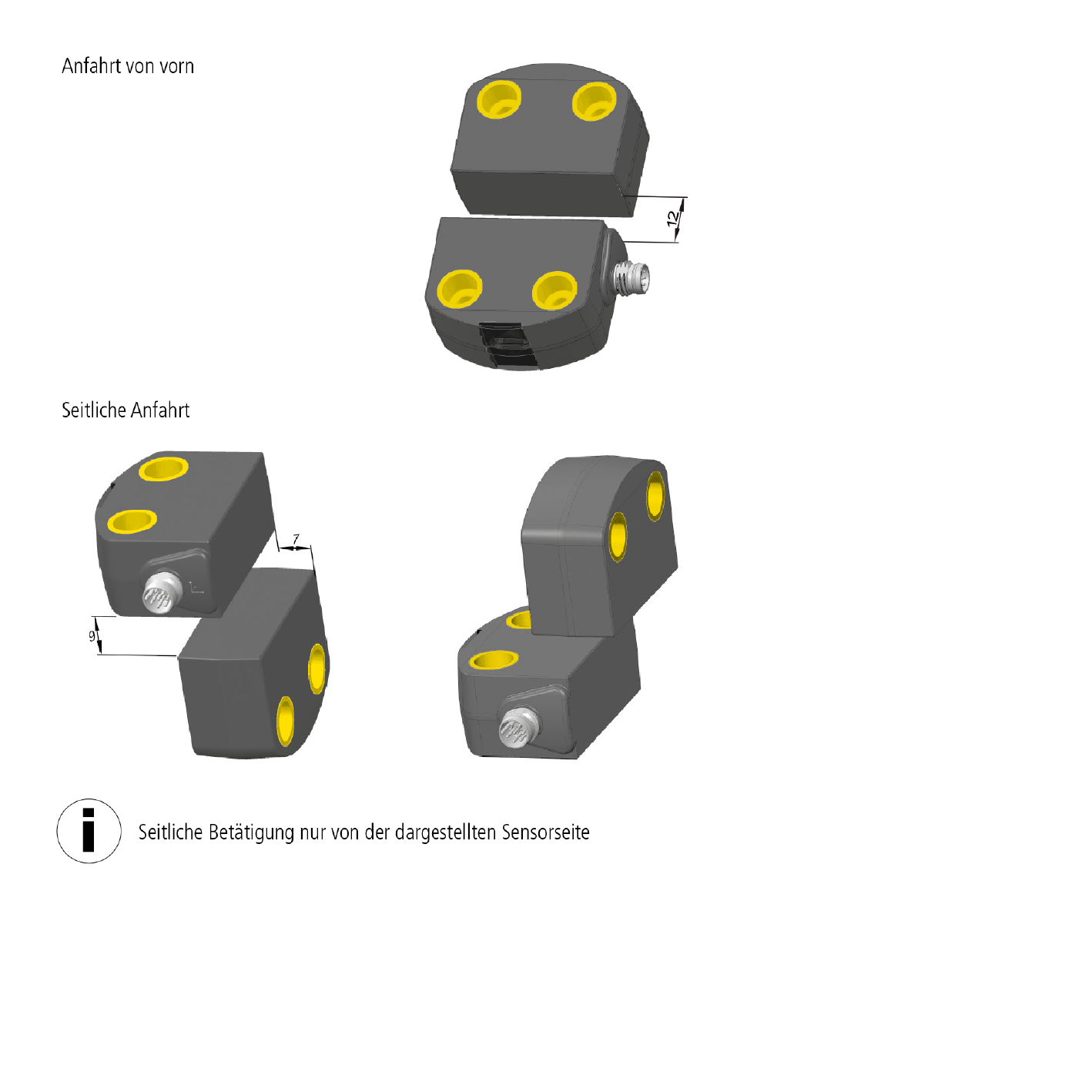

Die Diagnose erfolgt bedienerfreundlich über eine dreifarbige LED-Anzeige und ermöglicht so eine schnelle Wartung und Inbetriebnahme. Dank dem flachen Betätiger lässt sich SAFIX einfach und schnell auf unterschiedlichste Anwendungen montieren, egal ob Flügeltür, Hubtor oder Aluminiumprofil.

Allgemeine Daten

Typenbezeichnung

SAFIX S1

Artikelnummer

SP-K-70-000-00

Funktionsart

RFID Sicherheits Sensor, Standard Kodiert

Gebrauchsdauer TM (EN ISO 13849-1)

20 Jahre

Codierungsstufe

Gering (EN ISO 14119)

Sicherheitstechnische Daten

PFHd (EN ISO 13849)

6,8 x 10⁻¹⁰/h

Kategorie (EN ISO 13849-1:2015)

Kat. 4

SIL (gem. IEC 62061)

SIL3, SILCL3

Zulassungen

TÜV_SÜD, CE

Umgebungsbedingungen

Lagertemperatur max

−25 … +85 °C

Betriebstemperatur max

−25 … +65 °C

Verschmutzungsgrad

Elektrische Daten

Überspannungskategorie

III

Bemessungstoßspannungsfestigkeit Uimp

0,8 kV

Elektrische Lebensdauer (Nennlast)

20 Jahre

Ausführung / Anschlüsse

Steckverbinder M8

Bemessungsbetriebsspannung Ue

min. 20,4 VDC max. 26,4 VDC V

Bemessungsisolationsspannung Ui

32 V

Leerlaufstrom I0

100 mA

Bedingter Kurzschlussstrom

100 A

Schaltfrequenz

1 Hz

Risikozeit

< 100 ms

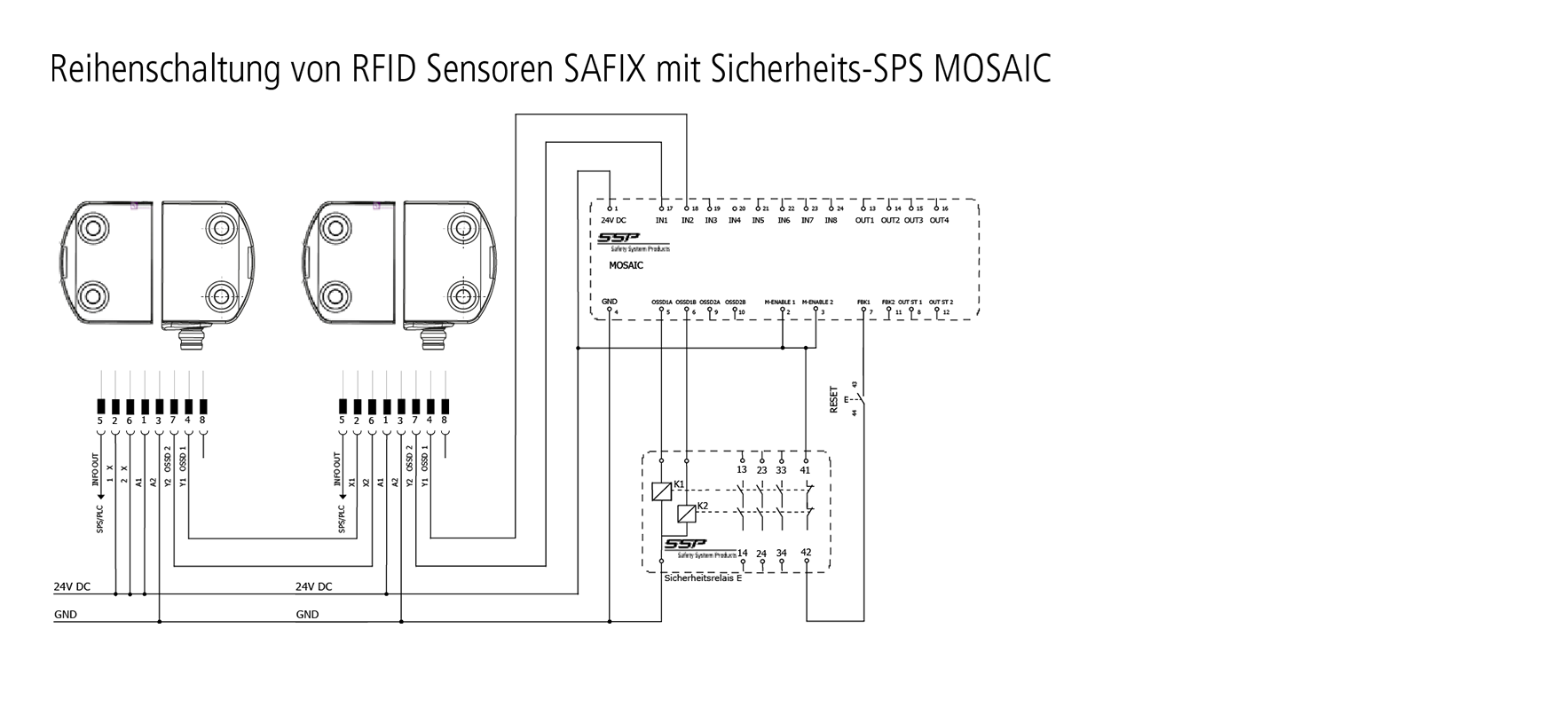

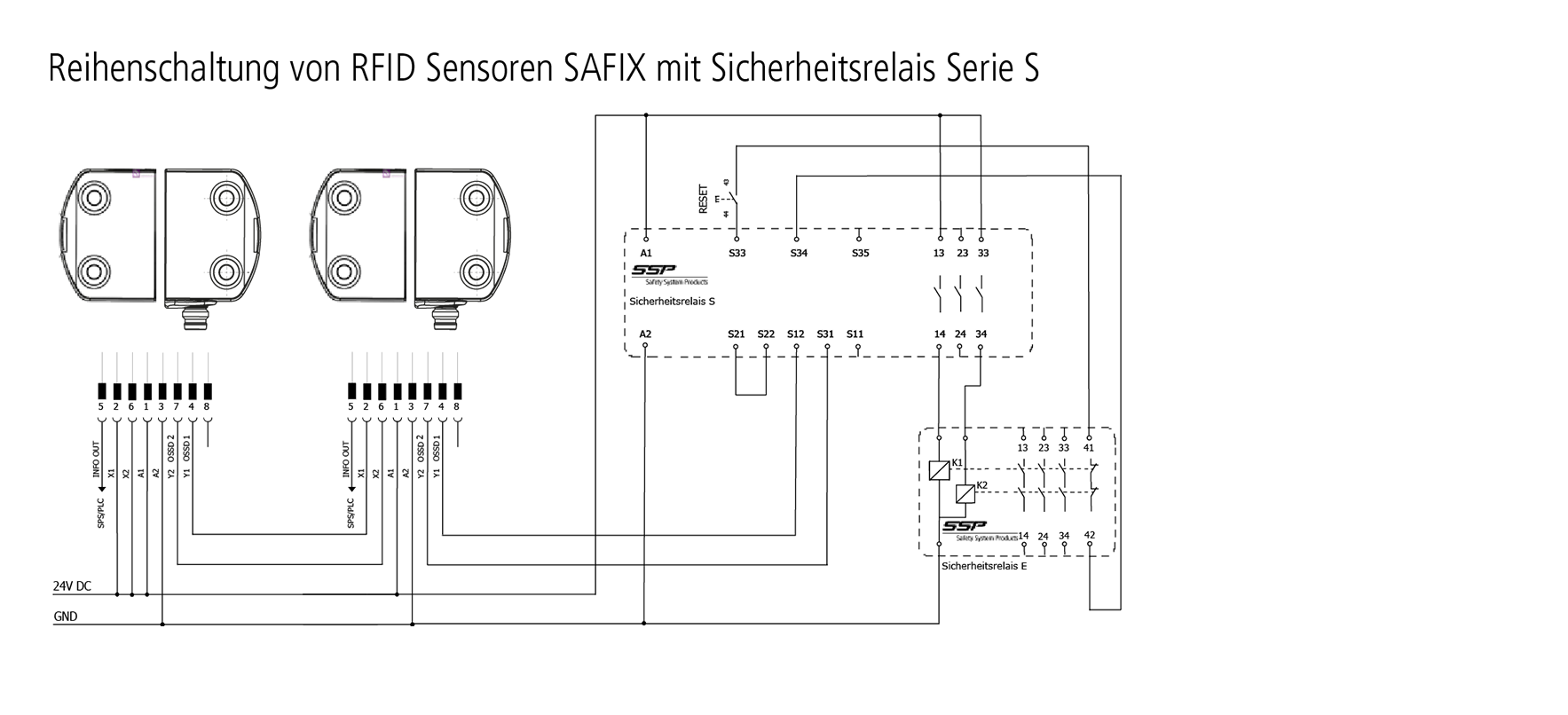

Reihenschaltung

Der Aufbau einer Reihenschaltung ist möglich. Ansprech- und Risikozeiten bleiben auch bei Reihenschaltung unverändert. Die Anzahl der Geräte ist lediglich durch den externen Leitungsschutz gemäß den technischen Daten und die Leitungsverluste begrenzt.

Sicherheitseingänge

X1 und X2

Bemessungsbetriebsspannung Uₑ

min. 20,4 VDC max. 26,4 VDC

Sicherheitsausgänge

Y1 und Y2

Anzahl der sicheren Halbleiter-Ausgänge

max. Ausgangsstrom am sicheren Ausgang

0,25 A A

Reststrom Ir

≤ 0,5 mA

Diagnoseausgang
