Simplifier Standard W04

Ihre Vorteile

  • 14 I/O's als Safety-Eingänge oder redundante OSSD-Ausgänge
  • Wireless Schnittstelle für sichere Kommunikation, Programmierung & Diagnose
  • IP65
  • 40 mm breite für Alu-Schutzzaunsysteme

Downloads

S14LDRB-H0A-E2-I1-I1-I1-Q1A0-Q2A0-Q3C0-Q4A0-W04
Safety Simplifier | ohne zusätzliche Sensorik

Mit dem Safety Simplifier bringen wir Sicherheit dort hin, wo sie gebraucht wird und erleichtern Ihnen die Erstellung nutzerfreundlicher Sicherheitssysteme, wie zum Beispiel an Zugangstüren. Schließen Sie einfach Ihre Sensoren, Zuhaltungen oder Lichtvorhänge an. Eine vollständige Sicherheitslösung mit Auswertung und Diagnose, welche kabellos über einen weiteren Safety Simplifier oder direkt an Ihre bestehende Anlage sicherheitsgerichtet weitergegeben.



Betreff: S14LDRB-H0A-E2-I1-I1-I1-Q1A0-Q2A0-Q3C0-Q4A0-W04 Safety Simplifier | ohne zusätzliche Sensorik

Allgemeine Daten

Typenbezeichnung
S14LDRB-H0A-E2-I1-I1-I1-Q1A0-Q2A0-Q3C0-Q4A0-W04
Artikelnummer
SP-X-89-000-44
Funktionsart
Sicherheits-SPS mit sicherer wireless Schnittstelle, interne Antenne
Taster Position 1
- Typenbezeichnung
E2
- Funktionsart
Not-Halt-Taster
Taster Position 2
- Typenbezeichnung
I1
- Funktionsart
Beleuchteter Taster
Taster Position 3
- Typenbezeichnung
I1
- Funktionsart
Beleuchterer Taster
Taster Position 4
- Typenbezeichnung
I1
- Funktionsart
Beleuchtete Taster
Farbe
rot, gelb, grün, blau, weiß
Anschluss
- Position 3
Q3C- Stiftstecker M12 5-Pin

Sicherheitstechnische Daten

CPU
- EN ISO 13849-1: 2008
Kategorie 4
- IEC 61508-2
SIL CL 3
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Eingänge 1-kanalig
- EN ISO 13849-1: 2008
Kategorie 2
- IEC 61508-2
SIL CL 2
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Eingänge 2-kanalig
- EN ISO 13849-1: 2008
Kategorie 4
- IEC 61508-2
SIL CL 3
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Ausgänge OSSD 1-kanalig
- EN ISO 13849-1: 2008
Kategorie 2
- IEC 61508-2
SIL CL 2
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Ausgänge OSSD 2-kanalig
- EN ISO 13849-1: 2008
Kategorie 4
- IEC 61508-2
SIL CL 3
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Zulassungen
CE, TÜV

Umgebungsbedingungen

Lagertemperatur max
-20°C ... +65 °C
Betriebstemperatur max
-20°C... +65 °C

Elektrische Daten

Technische Daten wireless Safety
- Maximale Anzahl von sicheren Wireless-Kanälen
16
Kanäle
- Kanal 1
2405 MHz
- Kanal 2
2410 MHz
- Kanal 3
2415 MHz
- Kanal 4
2420 MHz
- Kanal 5
2425 MHz
- Kanal 6
2430 MHz
- Kanal 7
2435 MHz
- Kanal 8
2440 MHz
- Kanal 9
2445 MHz
- Kanal 11
2455 MHz
- Kanal 10
2450 MHz
- Kanal 12
2460 MHz
- Kanal 13
2465 MHz
- Kanal 14
2470 MHz
- Kanal 15
2475 MHz
- Kanal 16
2480 MHz
- Anzahl Klemmen
32
Versorgungsspannung Ub
10 - 30 V
Stromaufnahme
110 mA mit LED Anzeige
Leiterquerschnitt
- eindrähtig
0,08 … 0,5 mm²
- feindrähtig
0,08 … 0,5 mm²
- feindrähtig (Adernhülse ohne Kunststoffkragen)
0,25 mm²
Konfigurierbare Ein-/Ausgänge
14 Halbleiter Ein-/ Ausgänge mit Hilfe der Software konfigurierbar
✔
Anzahl sichere Eingänge
max. 14
Anzahl sichere Halbleiter OSSD Ausgänge
max. 14
Anzahl Halbleiter Hilfsausgänge
max. 14
Anzahl Halbleiter Taktausgänge
max. 8
Eingangsstrom
HIGH 2,4 mA ... 3,8 mA LOW -2,5 mA ... 2,1 mA
Ausgangsart
PNP-Halbleiter
Ausgangsspannung
Betriebsspannung UB -0,5 V
Ausgangsstrom einzeln
max. 600 mA (bei UB 24 V)
Ausgangsstrom gesamt
max. 2 A (bei UB 24 V)
Taster Position 1
Typenbezeichnung
E2
Funktionsart
Not-Halt-Taster
Schalterart
2 Öffner + LED
Prellzeit NO
< 10 ms
Prellzeit NC
< 10 ms
Öffnerkontakt zwangsöffnend
gemäß EN60947-5-1 Anh-K.
Beleuchtung
LED
Mechanische Lebensdauer
50.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
50.000 Schaltzyklen
B10d-Wert
250.000
Taster Position 2
Typenbezeichnung
I2
Funktionsart
Beleuchteter Taster
Schalterart
1 Schließer + LED
Prellzeit NO
<10 ms
Prellzeit NC
<10 ms
Öffnerkontakt zwangsöffnend
gemäß EN60947-5-1 Anh-K
Beleuchtung
LED
Mechanische Lebensdauer
30.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
30.000 Schaltzyklen
Taster Position 3
Typenbezeichnung
I1
Funktionsart
Beleuchteter Taster
Farbe
rot, gelb, grün, blau, weiß
Schalterart
1 Schließer + LED
Prellzeit NO
<10 ms
Prellzeit NC
<10 ms
Öffnerkontakt zwangsöffnend
gemäß EN60947-5-1 Anh-K
Beleuchtung
LED
Mechanische Lebensdauer
30.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
30.000 Schaltzyklen
Taster Position 4
Typenbezeichnung
I1
Funktionsart
Beleuchteter Taster
Farbe
rot, gelb, grün, blau, weiß
Schalterart
1 Schließer + LED
Prellzeit NO
<10 ms
Prellzeit NC
<10 ms
Öffnerkontakt zwangsöffnend
gemäß EN60947-5-1 Anh-K
Beleuchtung
LED
Mechanische Lebensdauer
30.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
30.000 Schaltzyklen
Allgemeine Daten
Speicherkarte
Möglichkeit zum Einbau einer Speicherkarte MEM SP-N-88-001-93 vorhanden
Programmieranschluss
Micro USB Wireless-Schnittstelle
- feindrähtig (Adernhülse mit Kunststoffkragen)
0,08 … 0,5 mm²
Eingangsspannung
HIGH 75% von UB (Anpassbar mittels Software) LOW 25% von UB (Anpassbar mittels Software)
Technische Daten Eingänge
Technische Daten sichere OSSD-Ausgänge, Hilfs- und Taktausgänge
Kurzschlussfest
JA

Mechanische Daten

Einbauöffnung der Taster
22,5 mm
Gehäuse Typ
H0A
Abmessungen
Höhe
44 mm
Länge
253 mm
Breite
42 mm

Elektrische Zeichnungen

Anschlussbeispiel 1
Anschlussbeispiel 1

Zeichnungen

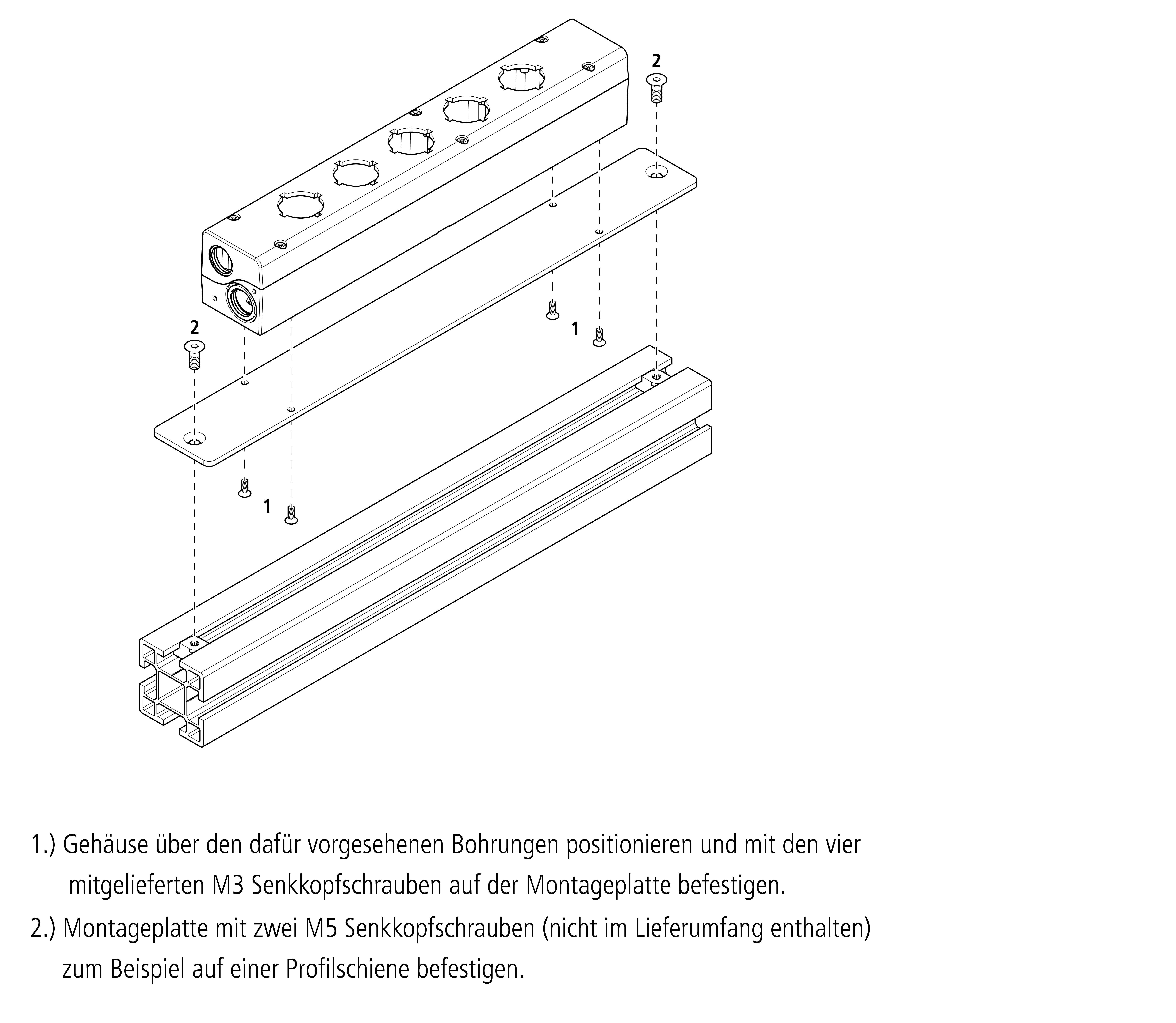

Montage
Montage
Montage 2
Montage 2
Bemaßung
Bemaßung

Zubehör

Bezeichnungsschilderset ZB1
Bezeichnungsschilderset ZB2
Bezeichnungsschilderset ZB3
Bezeichnungsschilderset ZB4
M12-C12101-G
M12-C12201-G
M12-C51-G
M12-C52-G
M12-C81-G
M12-C82-G
M12-M12-C1213-G
M12-M12-C5023-G
M12-M12-C513-G
M12-M12-C523-G
M12-M12-C8103-G
M12-M12-C813-G
Montageplatte groß
Montageplatte klein
Montageschlüssel
Schraube mit Dichtung
Simplifier EXTA 1 m
Simplifier EXTA 10 m
Simplifier EXTA 2 m
Simplifier EXTA 5 m
Simplifier EXTA 8 m
Simplifier Manager
Simplifier Monitor - SRM Stick
Simplifier ZHMS
Simplifier ZHS
SP UH-K
Taster-/ Leuchtenkappen Abhebewerkzeug
Tasterkappenset für beleuchtete Taster
