SAFEGATE SMO 754
Sicherheitslichtvorhang zur Handerkennung mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM, mit Muting-Lampe

Allgemeine Daten

Artikelnummer

SP-R-13-903-44

Typenbezeichnung

SAFEGATE SMO 754

Funktionsart

Sicherheitslichtvorhang zur Handerkennung mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM, mit Muting-Lampe

Anzahl der Strahlen

Muting-Funktion

Integriert

Muting-Logik

T (Two way) Logik mit 2 oder 4 gekreuzten Sensoren oder parallelen Strahlen. L (Einweg) Logik mit 2 gekreuzten Sensoren oder parallelen Strahlen

Max. Override-Timeout

15 min.

Max. Muting-Zeitüberschreitung

30 Sek. oder 9 Stunden wählbar - Unendlich (nur Modelle mit 4 Sensoren sequentieller Muting-Logik)

Eingebaute Muting-Lampe

Muting-Sensoren

Extern mit Relais- oder PNP-DARK-ON-Ausgang, Bausatz Muting-Arme, Bausatz Muting-Bügel mit M5-Sensoren

Signalisierung

LED-Anzeige für Diagnose, Lichtvorhang-Status und Muting-Sensoren-Status

Erkennung

Hand

Sicherheitstechnische Daten

MTTFd (ISO 13849-1) Jahre

185.7

SIL (gem. IEC 62061)

Typ 4 - SIL 3 - SILCL 3 - PL e - Cbei. 4

PFHd (EN ISO 13849)

1.68E-08

Zulassungen

CE; TÜV SUD; UL Listed ESPE; WEEE; Isolierstoffklasse; Niederspannung; China RoHs; RoHs; IP65 - IP67; UKCA

Performance Level (EN ISO 13849-1: 2015)

Typ 4 - PL e

Sicherheitsfunktionen

Integriert

Umgebungsbedingungen

Betriebstemperatur max

- 30 ... 55 °C

Schutzabdeckungen

Keine

Elektrische Daten

Strom (VDC)

24 ± 20%

Reaktionszeiten

Sicherheitsausgang Typ

2 ausfallsichere PNP (400 mA bei 24 VDC) mit Schutz gegen Kurzschluss, Überlast und Verpolung

Sicherheitsausgänge

2 ausfallsichere PNP (400 mA bei 24 VDC)

Mechanische Daten

Geschützte Höhe (mm)

760

Auflösung (mm)

Kontrollierte Höhe (mm)

750

Max. Reichweite (m)

Restart

Eingebaut - Benutzer wählbar automatisch oder manuell

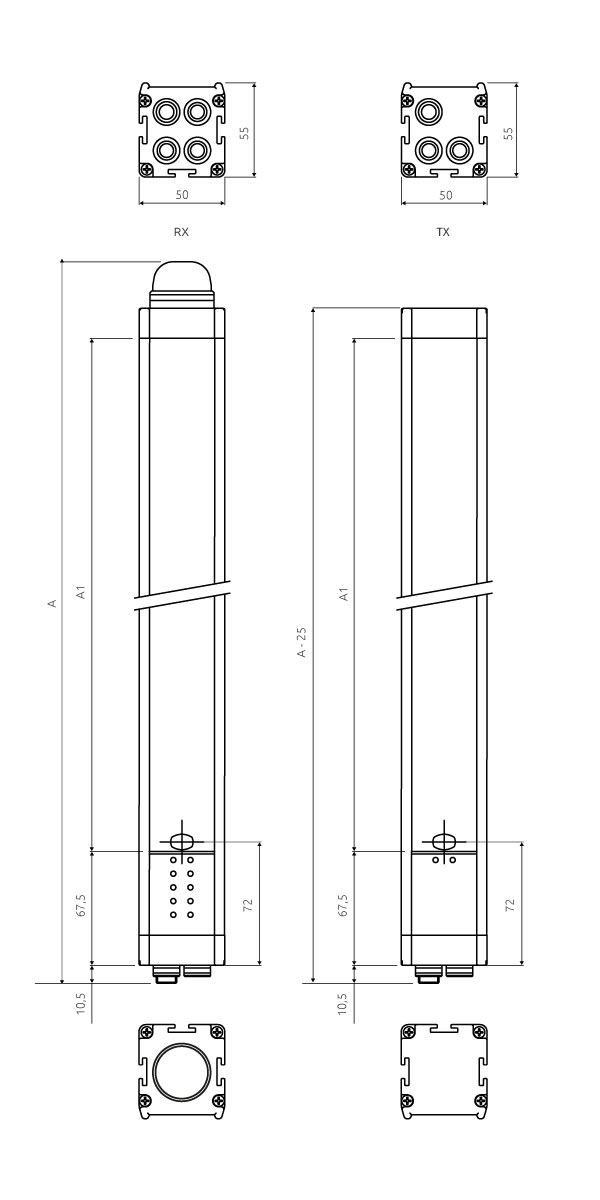

Gesamthöhe (mm)

870

Querschnittsabmessungen (mm)

50 x 55

Befestigung

Rückseitiger Schlitz, seitlicher Schlitz mit einem Satz Halterungen vom Typ LL (im Lieferumfang enthalten). Schwenkbare Halterungen SFB SG (optional)

Max. Länge der Anschlusskabel (m)

100

Anschlüsse

M12 5-poliger Stecker (Sender), M12 12-poliger Stecker (Empfänger), M12 5-polige Buchsen (Muting-Sensoren) M12 5-polige Buchse (externe Muting-Lampe)

Verpackungsmaße HxLxB (mm)

145 x 940 x 200

Bruttogewicht (g)

5599.96

Zubehör

CD10

CD15

CD20

CD25

CD5

CD50

M12-C12101-G

M12-C12201-G

M12-C51-G

M12-C52-G

M12-C81-G

M12-C82-G

M12-M12-C-C8053-G PUR

M12-M12-C-C8103-G PUR

M12-M12-C-C813-G PUR

M12-M12-C-C823-G PUR

M12-M12-C-C853-G PUR

M12-M12-C1213-G

M12-M12-C5023-G

M12-M12-C513-G

M12-M12-C523-G

M12-M12-C8103-G

M12-M12-C813-G

M12-M12-C823-G

M12-M12-C853-G

MICRON M TRX A

MICRON M TRX A G

MICRON M TRX B

MICRON M TRX B G

MICRON M5 A

MICRON M5 B

MICRON M5 H A

MICRON M5 H B

SAFEGATE M SG BOX

SAFEGATE M SG BOX OSSD

SAFEGATE M SG BOX PLUS

SAFEGATE M SG BOX RST P

SAFEGATE M SGO BOX PLUS

SAFEGATE MA L2P TRX

SAFEGATE MA L2P TRX G

SAFEGATE MA L2P TRX V

SAFEGATE MA L2X

SAFEGATE MA T2X

SAFEGATE MA T4P TRX

SAFEGATE MA T4P TRX G

SAFEGATE MA T4P TRX V

SAFEGATE MA T4P TRX VG

SAFEGATE MZ L2P V

SAFEGATE MZ L2XP

SAFEGATE MZ L2XP H

SAFEGATE MZ L2XP TRX

SAFEGATE MZ L2XP TRX G

SAFEGATE MZ L2XP TRX H

SAFEGATE MZ T2X

SAFEGATE MZ T2X H

SAFEGATE MZ T2X TRX

SAFEGATE MZ T2X TRX G

SAFEGATE MZ T2X TRX H

SAFEGATE MZ T4P

SAFEGATE MZ T4P H

SAFEGATE MZ T4P TRX

SAFEGATE MZ T4P TRX G

SAFEGATE MZ T4P TRX H

SAFEGATE MZ T4P V
