SAFEGATE SM 601
Sicherheitslichtvorhang zur Fingererkennung mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM

Allgemeine Daten

Artikelnummer

SP-R-13-900-23

Typenbezeichnung

SAFEGATE SM 601

Funktionsart

Sicherheitslichtvorhang zur Fingererkennung mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM

Anzahl der Strahlen

Muting-Funktion

Integriert

Muting-Logik

T (Two way) Logik mit 2 oder 4 gekreuzten Sensoren oder parallelen Strahlen. L (Einweg) Logik mit 2 gekreuzten Sensoren oder parallelen Strahlen

Max. Override-Timeout

15 min.

Max. Muting-Zeitüberschreitung

30 Sek. oder 9 Stunden wählbar - Unendlich (nur Modelle mit 4 Sensoren sequentieller Muting-Logik)

Eingebaute Muting-Lampe

Nein

Muting-Sensoren

Extern mit Relais- oder PNP-DARK-ON-Ausgang, Bausatz Muting-Arme, Bausatz Muting-Bügel mit M5-Sensoren

Signalisierung

LED-Anzeige für Diagnose, Lichtvorhang-Status und Muting-Sensoren-Status

Erkennung

Finger

Sicherheitstechnische Daten

MTTFd (ISO 13849-1) Jahre

267.6

SIL (gem. IEC 62061)

Typ 4 - SIL 3 - SILCL 3 - PL e - Cbei. 4

PFHd (EN ISO 13849)

0.000000017

Zulassungen

CE; TÜV SUD; UL Listed ESPE; WEEE; Isolierstoffklasse; Niederspannung; China RoHs; RoHs; IP65 - IP67; UKCA

Performance Level (EN ISO 13849-1: 2015)

Typ 4 - PL e

Sicherheitsfunktionen

Integriert

Umgebungsbedingungen

Betriebstemperatur max

- 30 ... 55 °C

Schutzabdeckungen

Keine

Elektrische Daten

Strom (VDC)

24 ± 20%

Reaktionszeiten

7.7

Sicherheitsausgang Typ

2 ausfallsichere PNP (400 mA bei 24 VDC) mit Schutz gegen Kurzschluss, Überlast und Verpolung

Sicherheitsausgänge

2 ausfallsichere PNP (400 mA bei 24 VDC)

Mechanische Daten

Geschützte Höhe (mm)

610

Auflösung (mm)

Kontrollierte Höhe (mm)

600

Max. Reichweite (m)

Restart

Eingebaut - Benutzer wählbar automatisch oder manuell

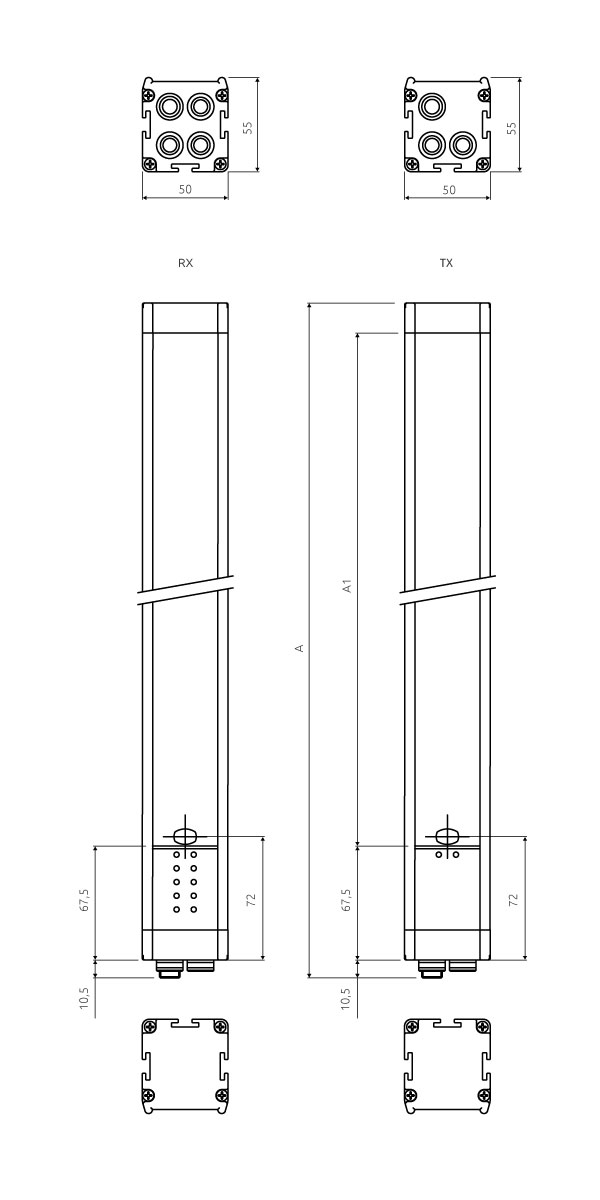

Gesamthöhe (mm)

695

Querschnittsabmessungen (mm)

50 x 55

Befestigung

Rückseitiger Schlitz, seitlicher Schlitz mit einem Satz Halterungen vom Typ LL (im Lieferumfang enthalten). Schwenkbare Halterungen SFB SG (optional)

Max. Länge der Anschlusskabel (m)

100

Anschlüsse

M12 5-poliger Stecker (Sender), M12 12-poliger Stecker (Empfänger), M12 5-polige Buchsen (Muting-Sensoren) M12 5-polige Buchse (externe Muting-Lampe)

Verpackungsmaße HxLxB (mm)

145 x 790 x 200

Bruttogewicht (g)

4550
