SAFEGATE S 4B LR
Sicherheitslichtvorhang zur Zugangskontrolle mit Automatischem/Manuellem Neustart und EDM (Keine integrierte Muting-Funktion), Lange Reichweite

Allgemeine Daten

Artikelnummer

SP-R-13-900-15

Typenbezeichnung

SAFEGATE S 4B LR

Funktionsart

Sicherheitslichtvorhang zur Zugangskontrolle mit Automatischem/Manuellem Neustart und EDM (Keine integrierte Muting-Funktion), Lange Reichweite

Anzahl der Strahlen

Eingebaute Muting-Lampe

Nein

Signalisierung

LEDs für Status und Diagnose des Lichtvorhangs

Erkennung

Zugangskontrolle

Sicherheitstechnische Daten

MTTFd (ISO 13849-1) Jahre

253.3

SIL (gem. IEC 62061)

Typ 4 - SIL 3 - SILCL 3 - PL e - Cbei. 4

PFHd (EN ISO 13849)

1.03E-08

Zulassungen

CE; TÜV SUD; UL Listed ESPE; WEEE; Isolierstoffklasse; Niederspannung; China RoHs; RoHs; IP65 - IP67; UKCA

Performance Level (EN ISO 13849-1: 2015)

Typ 4 - PL e

Sicherheitsfunktionen

Integriert

Umgebungsbedingungen

Betriebstemperatur max

- 30 ... 55 °C

Schutzabdeckungen

Keine

Elektrische Daten

Strom (VDC)

24 ± 20%

Reaktionszeiten

5.5

Sicherheitsausgang Typ

2 ausfallsichere PNP (400 mA bei 24 VDC) mit Schutz gegen Kurzschluss, Überlast und Verpolung

Sicherheitsausgänge

2 ausfallsichere PNP (400 mA bei 24 VDC)

Mechanische Daten

Geschützte Höhe (mm)

910

Auflösung (mm)

Mehrere Strahlen

Kontrollierte Höhe (mm)

956

Max. Reichweite (m)

Restart

Eingebaut - Benutzer wählbar automatisch oder manuell

Gesamthöhe (mm)

1051

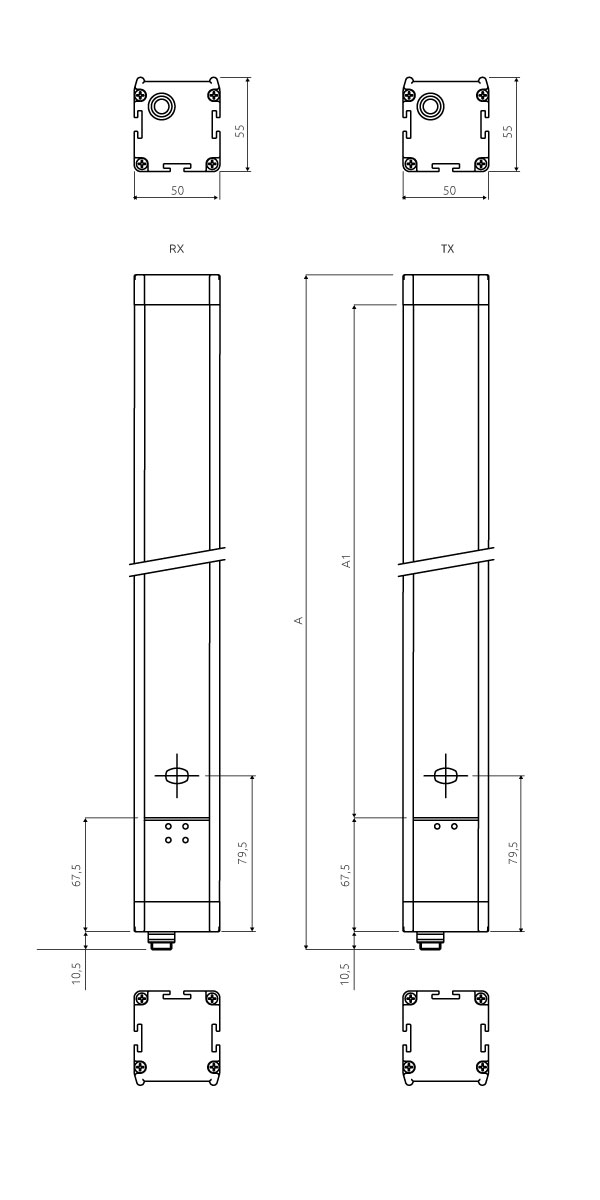

Querschnittsabmessungen (mm)

50 x 55

Befestigung

Rückseitiger Schlitz, seitlicher Schlitz mit einem Satz Halterungen vom Typ LL (im Lieferumfang enthalten). Schwenkbare Halterungen SFB SG (optional)

Max. Länge der Anschlusskabel (m)

100

Anschlüsse

M12 5-poliger Stecker (Sender), M12 8-poliger Stecker (Empfänger)

Verpackungsmaße HxLxB (mm)

145 x 1150 x 200

Zubehör

C8D10

C8D25

C8D40

C8D5

CD10

CD15

CD20

CD25

CD5

CD50

M12-C12101-G

M12-C12201-G

M12-C51-G

M12-C52-G

M12-C81-G

M12-C82-G

M12-M12-C-C8053-G PUR

M12-M12-C-C8103-G PUR

M12-M12-C-C813-G PUR

M12-M12-C-C823-G PUR

M12-M12-C-C853-G PUR

M12-M12-C1213-G

M12-M12-C5023-G

M12-M12-C513-G

M12-M12-C523-G

M12-M12-C8103-G

M12-M12-C813-G

M12-M12-C823-G

M12-M12-C853-G
