HGL-100A5-A

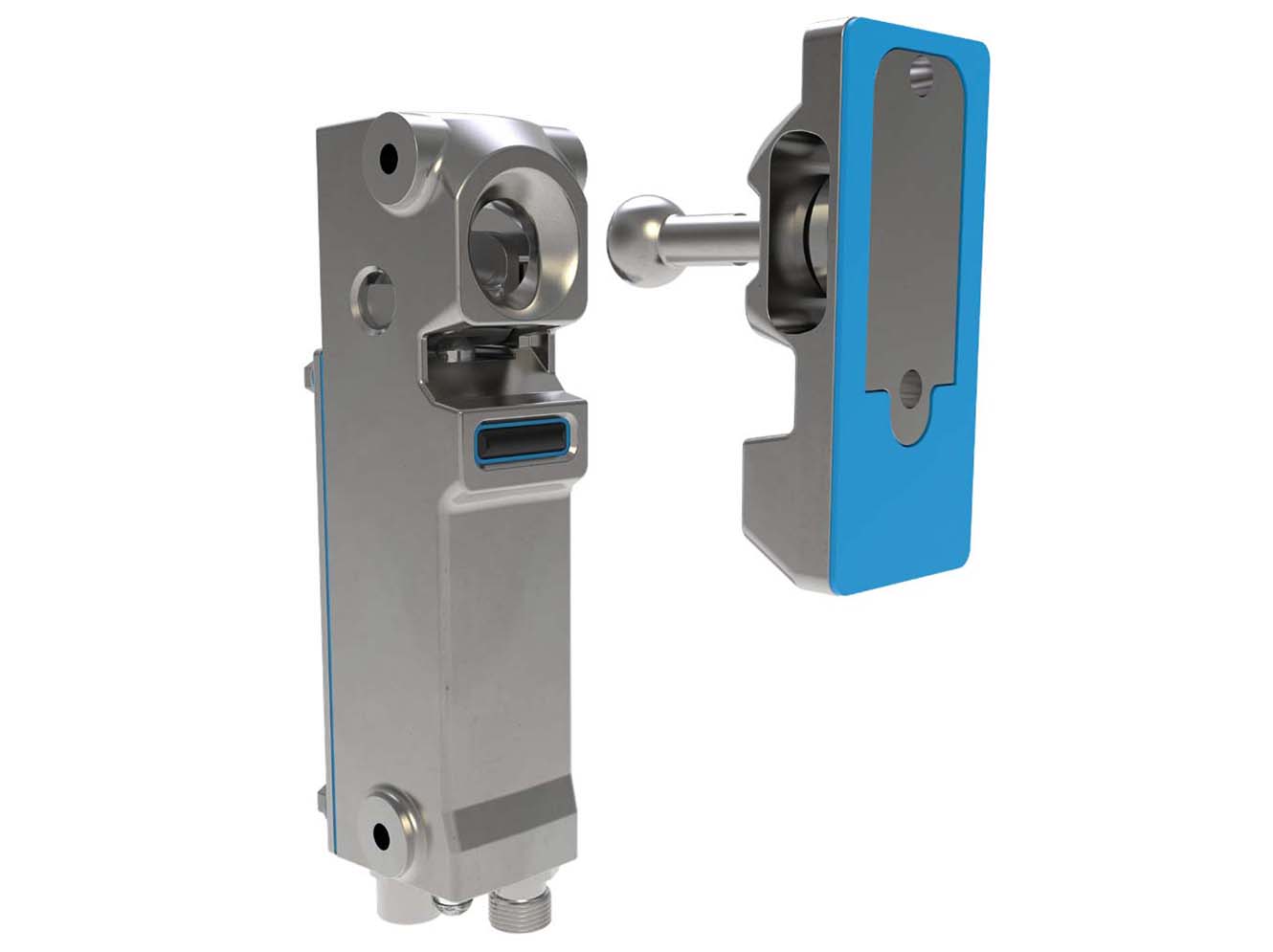

Louis Sicherheitszuhaltung, Spannungslos geschlossen (PTU), ein Anschluss, Standard-Verschaltung

Die Hygienische Sicherheitsverriegelung Louis von Fortress ist eine kompakte und äußerst robuste, hochcodierte RFID - Magentverriegelung. Sie ist für die Anwendungen bis PLe (Kategorie 4) geeignet. Dank des Edelstahlgehäuses und der hohen Haltekraft eignet sich diese Verriegelung für die Anwendungen in der Schwerindustrie, bei denen Washdown - Verfahren erforderlich sind. Der Louis kann auch für Anwendungen konfiguriert werden, bei denen auch nach dem Ausschalten der Maschine Gefahr bestehen bleibt. Es können auch mehrere Geräte mit OSSD - Funktionalität angeschlossen werden,  um eine Maskierung von Fehlern zu verhindern.

Betreff: HGL-100A5-A Louis Sicherheitszuhaltung, Spannungslos geschlossen (PTU), ein Anschluss, Standard-Verschaltung

Allgemeine Daten

Artikelnummer
ITM-00583987
Funktionsart
Louis Sicherheitszuhaltung, Spannungslos geschlossen (PTU), ein Anschluss, Standard-Verschaltung
Typenbezeichnung
HGL-100A5-A

Sicherheitstechnische Daten

Diagnosedeckungsgrad DC
maximal 99% bei geeigneter Überwachung
PFHd (EN ISO 13849)
4,16 x 10⁻⁹
Bauart (gem. ISO 14119)
Bauart 2
Anforderungsrate (gem. IEC 62061)
Hoch
Art der Kodierung (gemäß EN ISO 14119)
Hoch
Performance Level (EN ISO 13849-1: 2015)
bis PLe
Normen
ISO 14119, EN ISO 13849, IEC 61508, EN 60947-5-2, BS EN 62061
Kategorie (EN ISO 13849-1:2015)
bis Kategorie 4
SIL (gem. IEC 62061)
bis SIL3 CL3

Umgebungsbedingungen

Betriebsumgebung
Innenbereich
Verschmutzungsgrad
2
Betriebstemperatur max
-20°C bis +55°C (-4°F bis +131°F) *Hinweis: Bei Betrieb unterhalb des Gefrierpunkts (0 °C) muss für einwandfreien Betrieb sichergestellt werden, dass sich an oder im Gerät kein Eis bilden kann, da sonst mechanische Teile blockiert oder verklemmt werden kö °C
relative Luftfeuchtigkeit
50% bei 70°C
Höhenlage
2.000 m
Vibrationsfestigkeit
Getestet entsprechend GS-ET-19 und EN 60947-5-2

Elektrische Daten

Bemessungsbetriebsspannung Ue
24 V DC (+10%, -15%) V
Bemessungsisolationsspannung Ui
60 V
Bemessungstoßspannungsfestigkeit Uimp
0,5 kV
Spannungsabfall Ud
< 3,5 V
Nennstrom (bei 24 VDC)
400 mA
Stromaufnahme
min. 100 mA
Bedingter Bemessungskurzschlussstrom
100 A
Stromaufnahme im ausgeschalteten Zustand
< 0,5 mA
Überspannungskategorie
Typ 2
Elektromagnetische Verträglichkeit (EMV)
Entspricht EN 60947-5-3
Erfüllung der UL Anforderungen
Das Gerät muss an einem energiebegrenzten Stromkreis betrieben werden. Die Spannungsversorgung benötigt eine 4 A Sicherung.
Ausführung / Anschlüsse
1 x M12 8-poliger Stiftstecker
Funktionsart Sicherheitsausgänge
2 x OSSD
Pinbelegung mit SSP Zubehör-Kabel
1
Weiß - UB
2
Braun - Sicherheitseingang 1
3
Grün - GND
4
Gelb - Sicherheitsausgang 1
5
Grau - Diagnoseausgang Ein (Tür geöffnet)
6
Rosa - Sicherheitseingang 2
7
Blau - Sicherheitsausgang 2
8
Rot - Magnet Ein (Zuhaltung entriegelt)
Reaktionszeiten
Sichere Ansprechzeit
< 200 ms
Sicherer Eingang „low“ bis sicherer Ausgang „low“
< 25 ms
Tor offen sicherer Ausgang „low“
< 200 ms
Zuhaltung entsperrt bis sicherer Ausgang „low“
< 200 ms
Sicherheitsfunktionen
Sicherheitsfunktion 1
Sichere Eingänge ein
Sicherheitsfunktion 2
Schutzeinrichtung geschlossen
Sicherheitsfunktion 3
Schutzeinrichtung zugehalten
Sicherer Zustand 1
1 OSSD Ausgang aus
Sicherer Zustand 2
Schutzeinrichtung geschlossen

Mechanische Daten

Gehäusewerkstoff
Edelstahl 316 und CF8M-Edelstahlguss
Kunststoffmaterialien
FDA-konformes PBT und UL 94V-2 Polycarbonat für den Kontakt mit Lebensmitteln
Dichtungsmaterialien
FDA-konformer Silikongummi für den Kontakt mit Lebensmitteln (siehe 21 CFR 177-2600)
Mechanische Lebensdauer
1.000.000
Zuhaltekraft Fmax
5.000 N
Zuhaltekraft FZh
6.000 N
Maximale Zuhaltekraft F1max
12000 N
Minimaler Betätigungsradius
150 mm (siehe Abbildung 5)
Maximale Betätigungsfrequenz
720 Schaltspiele pro Stunde

LED-Diagnose

Erweiterte LED-Diagnose
Erweiterte LED-Diagnose

Elektrische Zeichnungen

Anschlussbeispiel 1
Anschlussbeispiel 1

Zeichnungen

Bemaßung
Bemaßung

Zubehör

ATM-KB
ATM-KC
ATM-KH
ATM-KL
ATM-KS
C8D10
C8D25
C8D40
C8D5
M12-M12-C813-G
S14LDRB-H08-E2-I1-Q1A0-Q2A0-Q3C0-Q4S0-W42
S14LDRB-H09-E2-I1-I1-Q1A0-Q2A0-Q3C0-Q4S0-W43
S14LDRB-H0A-E2-I1-I1-I1-Q1A0-Q2A0-Q3C0-Q4S0-W44
S14LDRB-H0A-E2-I1-I1-K4-Q1A0-Q2A0-Q3C0-Q4S0-W45
Serie S2
Serie T2
Serie X2
