Ihre Vorteile

PLe nach EN 13849-1:2016
Hoch Codiert nach EN 14119
An kleinen Fenstern bis großen Sicherheitstüren
Kürzeste Inbetriebnahmezeit
Pigtailanschluss reduziert den Verkabelungsaufwand
Weniger Stillstand- und Rüstzeiten dank Wartungsüberwachung
Hohe Toleranz für Türversätze
Einfacher Austausch durch Pinbelegung mit Kompatibilität mit Magne 4
Wahlweise: Statischer Info Ausgang (Werkseinstellung) oder (per App wählbar) gepulster, smarter Diagnose Ausgang

Downloads

HOLDX RL1-P8-W-B-S0131
Prozesszuhaltung individuell, wiederanlernbar Codierung, Sonderverdrahtung MAGNE 4, Pigtail M12 8-polig, 1200 N Zuhaltekraft

Ideal für große Türen. Dank der Zuhaltekraft von 1200 N, verhindert die HOLDX RL das Aufreißen von Türen. Mit einer schlanken Baubreite von nur 35 mm ist die Zuhaltung ideal für die platzsparende Montage auf Aluminium Profilsystemen. Die beweglich gelagerte Ankerplatte besitzt zusätzlich zur Zuhaltekraft des Elektromagneten einen 50 N Permanentmagnet, der das sofotige Aufspringen einer Türe verhindert. Der integrierte RFID-Sicherheitssensor erfüllt den höchsten Performance Level PLe gemäß EN ISO 13849-1:2016. Eine integrierte Bluetooth-Schnittstelle und die erweiterte LED-Diagnose ermöglichen eine smarte Bedienung sowie eine schnelle Diagnose.

HOLDX R User Tutorials

Unsere HOLDX R User Tutorials finden Sie ab sofort als Playlist bei YouTube! Unser Produktmanager Rico Czernig erklärt Themen wie die nachträgliche Magnetkalibrierung oder Diagnosedaten. Schauen Sie sich direkt die Playlist zu HOLDX RL und RS, sowie für unseren HOLDX Manager an!

Allgemeine Daten

Typenbezeichnung

RL1-P8-W-B-S0131

Artikelnummer

SP-X-71-001-48

Codierungsstufe

Individuell

Sicherheitstechnische Daten

Kategorie (EN ISO 13849-1: 2015)

Kat.4

SIL (IEC 61508: 2010)

SIL3

- Hardware fault tolerance

HFT1

- PFHd

2,24 x 10⁻⁹

Gebrauchsdauer (EN IEC 62061)

20 Jahre

Schaltstrom pro Sicherheitsausgang max.

100 mA (DC-12/DC-13)

Sicherheitstechnische Daten

Performance Level (EN ISO 13849-1: 2015)

PLe

SIL (EN IEC 62061: 2005 + A2: 2015)

SIL CL3

Umgebungsbedingungen

Lagertemperatur max

-25 °C...+70 °C

Betriebstemperatur max

-25 °C...+55 °C

∆T max

0,5 °C/ min

Elektrische Daten

Versorgungsspannung

24 VDC (+10/-15%)

Bemessungstoßspannungsfestigkeit Uimp

1 kV

Leistungsaufnahme (inkl. OSSD Ausgänge)

17 W

Nennstrom (bei 24 VDC)

645 mA

Leerlaufstrom I0

60 mA

Anzahl Sicherheitseingänge

1x 2-kanalig

Stromaufnahme je Eingang max.

2,75 mA

Stromaufnahme Eingang Magnet EIN

1,2 mA

Spannungsabfall Sicherheitsausgang (Ud)

0,75 V

Anzahl OSSD Sicherheitsausgänge

1x 2-kanalig

Sicherheitsausgang Ausgangsart

Transistor (PNP)

Reststrom Sicherheitsausgang (lr)

0,5 mA

Lastkapazität Sicherheitsausgang max.

20 nF

Anzahl Diagnoseausgänge

Diagnoseausgang Ausgangsart

Transistor (PNP)

Anschlussart

M12 8-polig, Pigtail 200 mm

Reihenschaltung für sichere Ein- und Ausgänge

max. 30 Prozesszuhaltungen

Schutzklasse Netzteil

III

Schaltstrom pro Diagnoseausgang max.

100 mA

Ausführung / Anschlüsse

1x Pigtail 8-polig

Risikozeit

75 ms ms

Mechanische Daten

Abmessungen

Breite

34,4 mm

Länge

ohne Kabel 239,6 mm

Höhe

31,1 mm

Abmessungen Ankerplatte

Breite Ankerplatte

34,4 mm

Länge Ankerplatte

224,1 mm

Höhe Ankerplatte

20,1 mm

Zuhaltekraft Elektromagnet

1200 N

Permanent Magnet

50 N

Smarte Rastkraft

0/ 30 N/ 50 N

Gewicht Prozesszuhaltung

725 g

Gewicht Ankerplatte

475 g

Drehmoment (Montageschraube) Prozesszuhaltung

6 Nm

Drehmoment (Montageschraube) Ankerplatte

6 Nm

Befestigung

Linsenkopfschrauben M6 Torx mit Pin (versenkt)

Werkstoff Gehäuse Zuhaltung

PBT GF30, Aluminium eloxiert schwarz, AlMgSi, TPE, PC

Schockfestigkeit

30 g / 11 ms

Schwingungsfestigkeit

1 g, 5-150 Hz

Schaltabstände nach DIN EN 60947-5-3:2014-12

gesicherter Schaltabstand EIN S(ao)

4 mm

gesicherter Schaltabstand AUS S(ar)

15 mm

Mindestschaltabstand S0min

0,5 mm

Typischer Schaltabstand S(n)

5 mm

Wiederholgenauigkeit R Schaltabstände

<0,5 mm

Hysterese

2 mm

Zeiten Allgemein

Bereitschaftsverzugszeit t(v)

3000 ms

Einschaltverzögerung Betätiger t(on)

75 ms

Zeiten Sicherheitsfunktionen

Ausschaltreaktionszeit Eingänge

max.3 ms

Ausschaltreaktionszeit Ankerplatte - Ausgänge t(off)

max. 75 ms

Testimpulslänge OSSD Sicherheitsausgänge

0,3 ms

LED-Diagnose

Erweiterte LED-Diagnose

Diagnosefunktion

Elektrische Zeichnungen

Anschlussbild

Anschlussbeispiel 1

Anschlussbeispiel 2

Anschlussbeispiel 3

Anschlussbeispiel 4

Zeichnungen

Anfahrt

Bemaßung

Schaltabstand

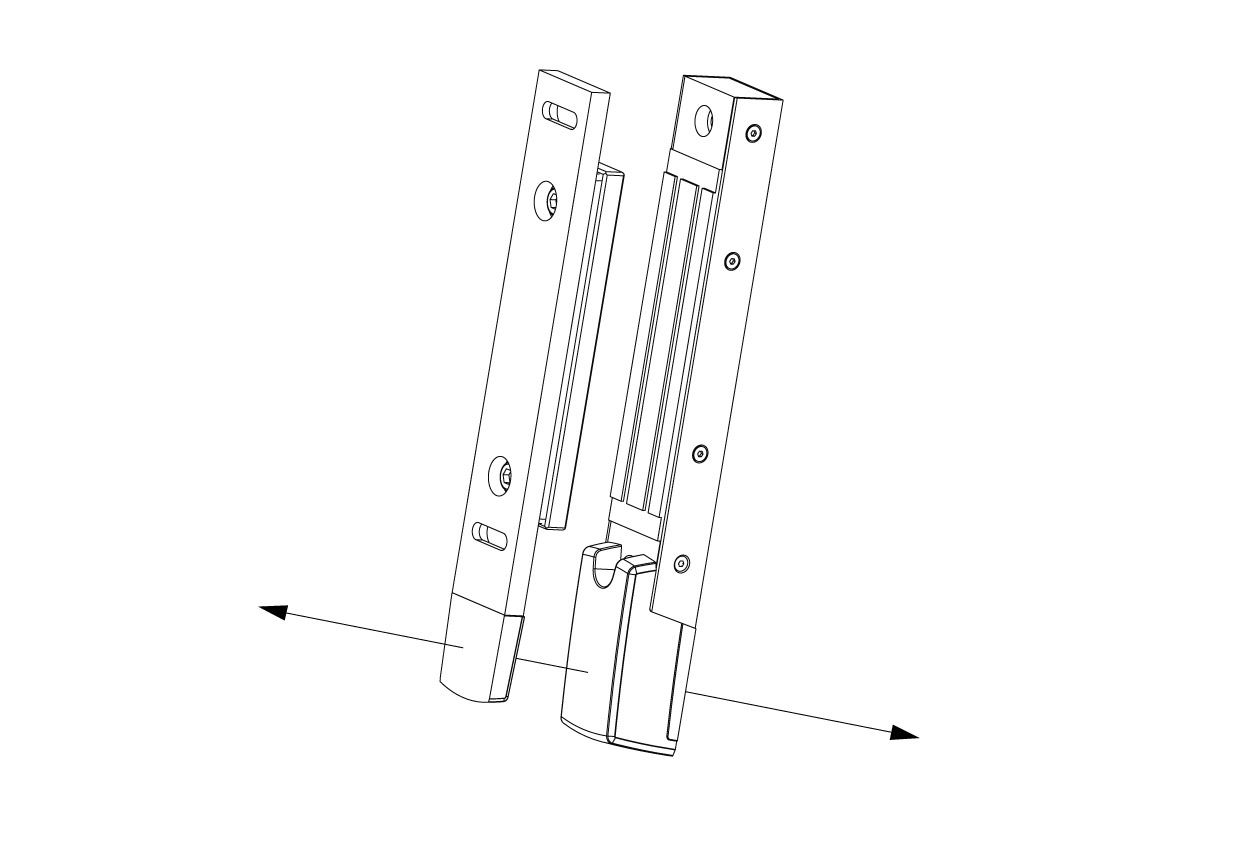

Anfahrtrichtung

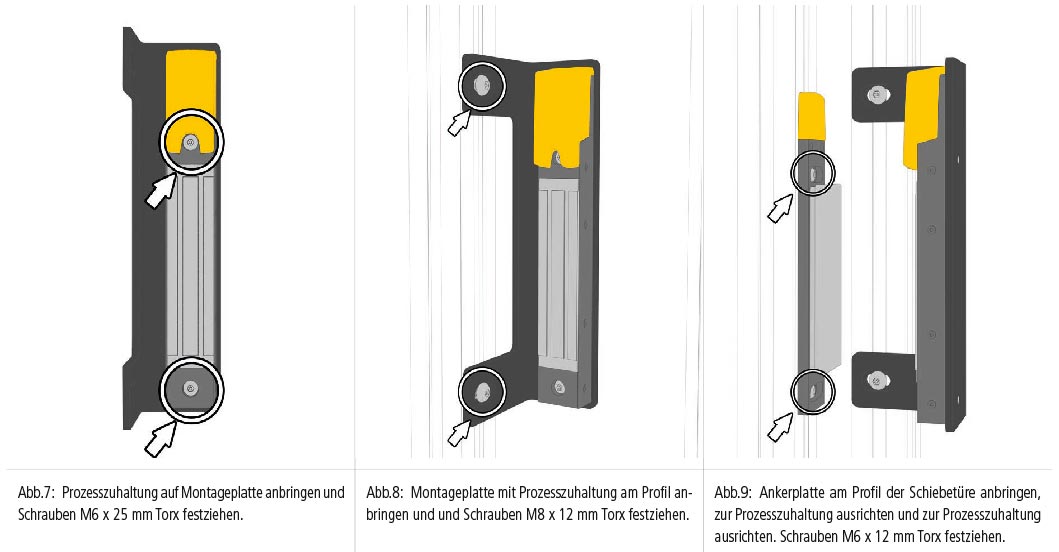

Montage

Montage 2
