Ihre Vorteile

1200 N Zuhaltekraft
Fixierkraft durch 30 N Permanentmagnet
Kombinierbar mit berührungslosem Sicherheitssensor SAFIX (PLe)
Einfache und schnelle Montage
Kein Verschleiß
Erweiterte Diagnosefunktion (Verschmutzung) inklusive Funktionsbausteine für die SPS
LED Diagnose
Schutzart IP 67
Einfache Verkabelung mit dem XCONN Passiv-Verteiler

Downloads

HOLDX L2
Magnetische Prozesszuhaltung

Die Magnetische Prozesszuhaltung HOLDX kann dank integrierter Diagnosefunktion, die über eine aperiodische Magnetflussmessung realisiert wird, den Verlust von Zuhaltekraft, beispielsweise durch Verschmutzung, rechtzeitig erkennen. So können Fehler behoben werden bevor sie überhaupt auftreten.

Für die SPS-Programmierung stellt SSP fertige Bausteine zur Verfügung. Dank ihrer schmalen Bauform lässt sie sich einfach und schnell auf Alu-Profilsysteme montieren. Mit ihrer Zuhaltekraft von über 1200 N, Schutzart IP 67 und LED-Anzeige eignet sich die Prozesszuhaltung somit ideal für den Prozessschutz an Zugangstüren.

Die LED ist dabei so aufgebaut, dass sie von allen Seiten auch durch eine geschlossene Tür erkennbar ist.Über einen Y-Stecker und mit Hilfe des Passivverteilersystems XCONN lässt sich HOLDX zudem in Kombination mit dem berührungslosen SSP-Sicherheitssensor SAFIX nutzen. So wird eine sichere Verriegelung (PLe nach EN ISO 13849-1) bei gleichzeitigem Prozessschutz ermöglicht. Der Anschluss ist je nach Variante über einen M12 Stecker mit 5Pins (HOLDX L1) oder 8 Pins (HOLDX L2) möglich.

Allgemeine Daten

Typenbezeichnung

HOLDX L2

Funktionsart

Magnetische Prozesszuhaltung

Artikelnummer

SP-X-73-001-10

Gebrauchsdauer TM (EN ISO 13849-1)

20 Jahre

Umgebungsbedingungen

Lagertemperatur max

−25 … +70 °C

Betriebstemperatur max

−20 … +50 °C

Verschmutzungsgrad

Elektrische Daten

Überspannungskategorie

III

Ausführung / Anschlüsse

Steckverbinder M12, 8-pin

Bemessungsbetriebsspannung Ue

(Low) −3 V … +5 V /(High) +15 … +30 V

Versorgungsspannung Ub

DC − 15%/+ 10% (PELV gemäß 60204-1) 24 V

Bemessungsisolationsspannung Ui

± 4 k V

Leerlaufstrom I0

max. 300 mA

Anschlussart

p-schaltend, kurzschlussfest

Bemessungsbetriebsstrom Iₑ

24 V/ max. 40 mA / < 2 m A

Gebrauchskategorie

DC-13

Pinbelegung mit SSP Zubehör-Kabel

A1 Ue

OUT1 Diagnoseaugang

A2 GND

IN 1 Eingang Sicherheitssensor

IN 2 Eingang Magnet einschalten

Mechanische Daten

Breite

24,4 mm

Länge

257,0 mm

Zuhaltekraft Fmax

- typisch

1500 N

- garantiert

1200 N

Fixierkraft

30 N

Höhenversatz

± 2,5 mm

Seitenversatz

± 2,5 mm

Material Gehäuse

Alu, hart eloxiert

Material Elektromagnet

Alu, hart eloxiert

Material Ankerplatte

Stahl, vernickelt

Schockfestigkeit

30 g/11 ms

Schwingungsfestigkeit

10-55 M Hz

Empfohlener Sicherheitssensor

SAFIX

Mechanische Lebensdauer

>10⁷

Breite Ankerplatte

34,0 mm

Länge Ankerplatte

130,0 mm

Höhe Ankerplatte

9,1 mm

Abmessungen

Höhe

22,2 mm

LED-Diagnose

Erweiterte LED-Diagnose

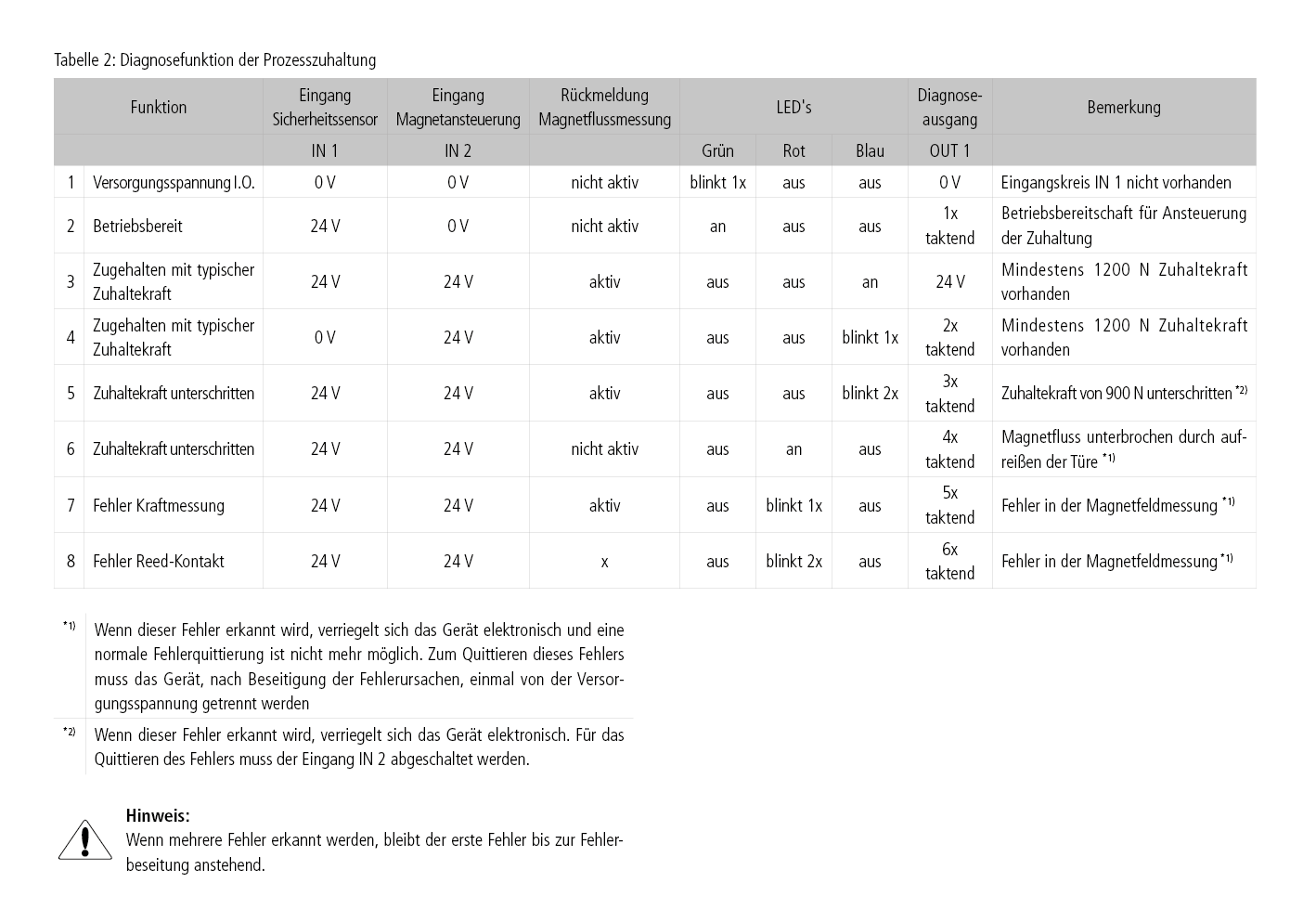

Diagnosefunktion

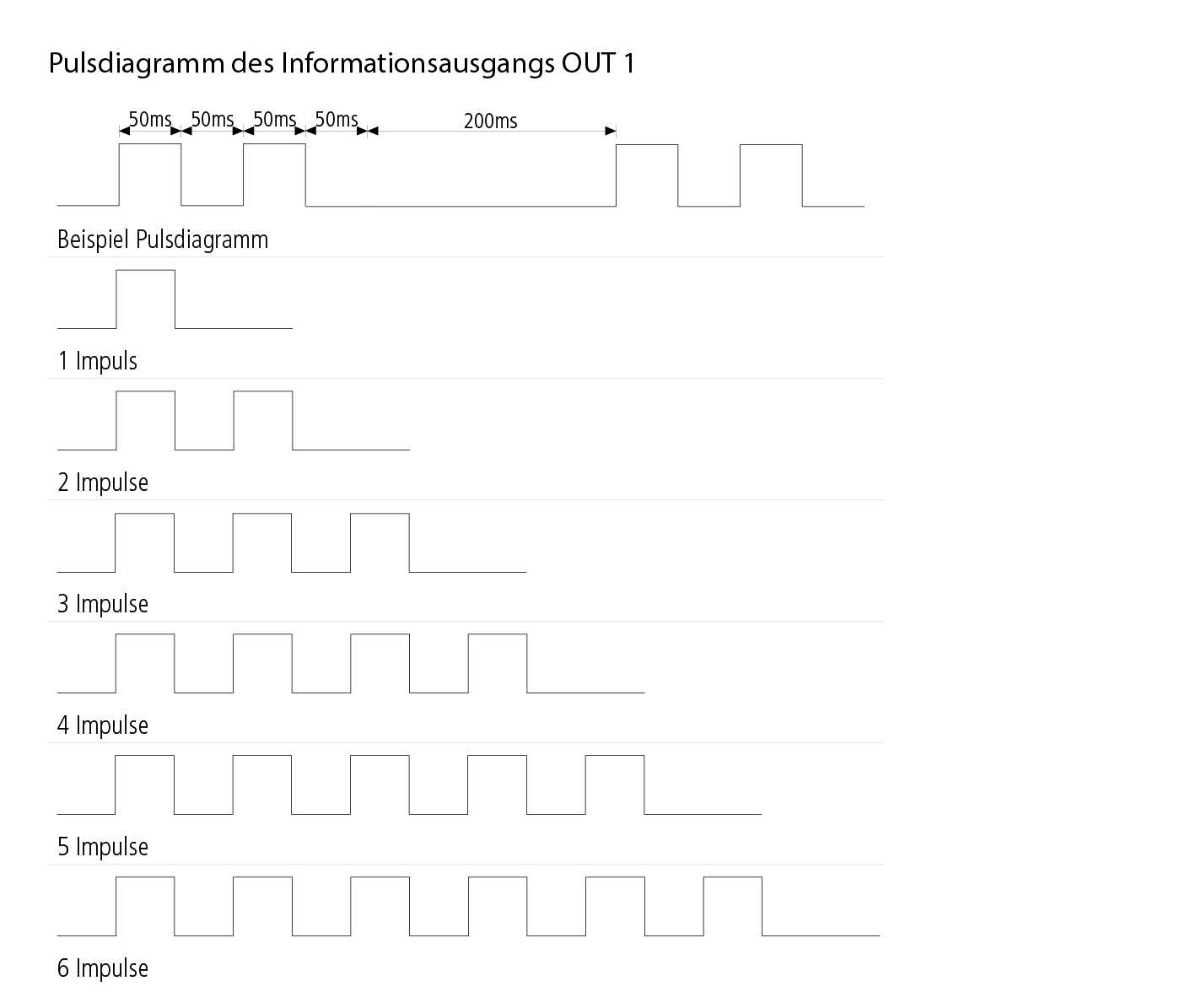

Pulsdiagramm

Elektrische Zeichnungen

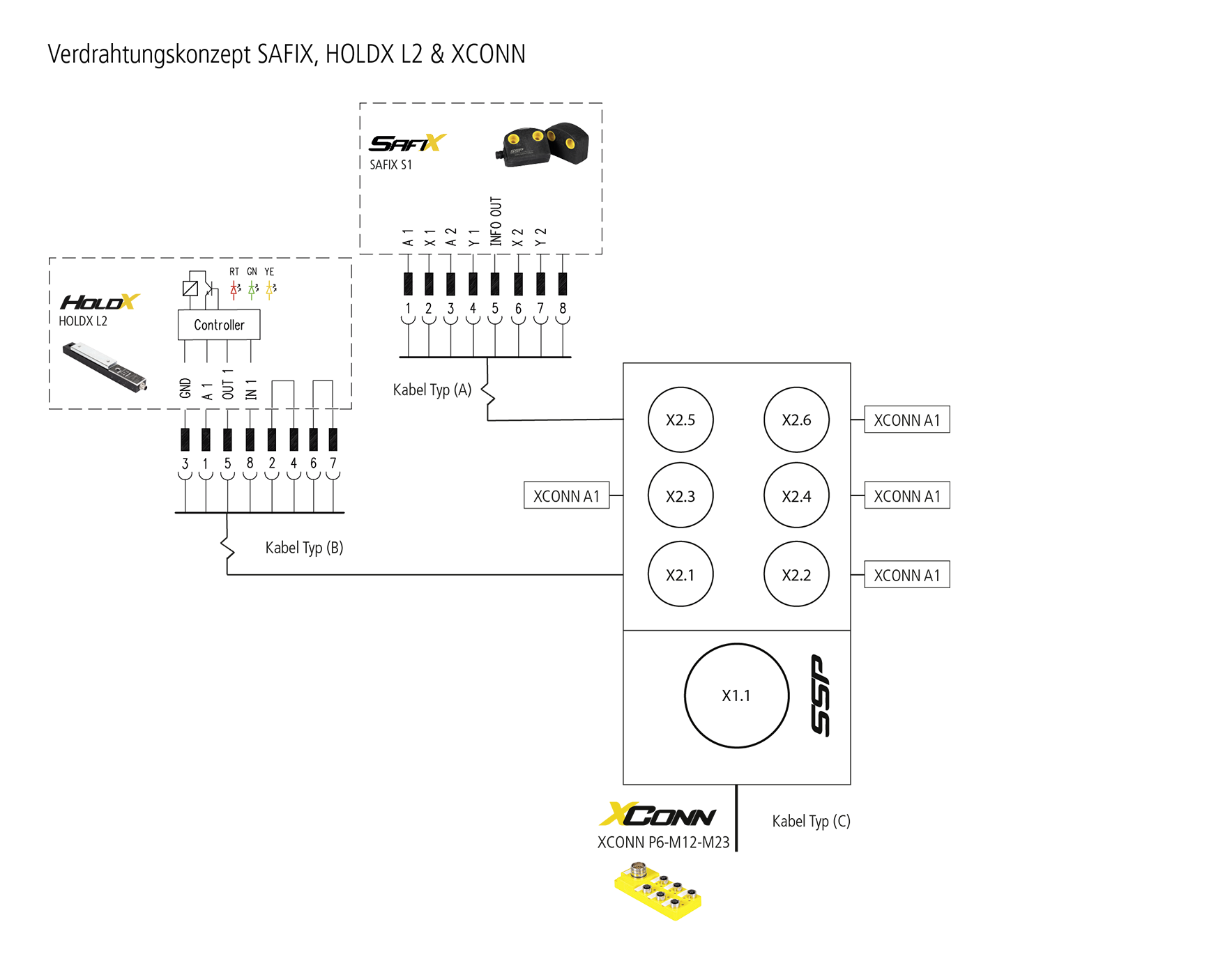

Anschlussbeispiel 1

Zeichnungen

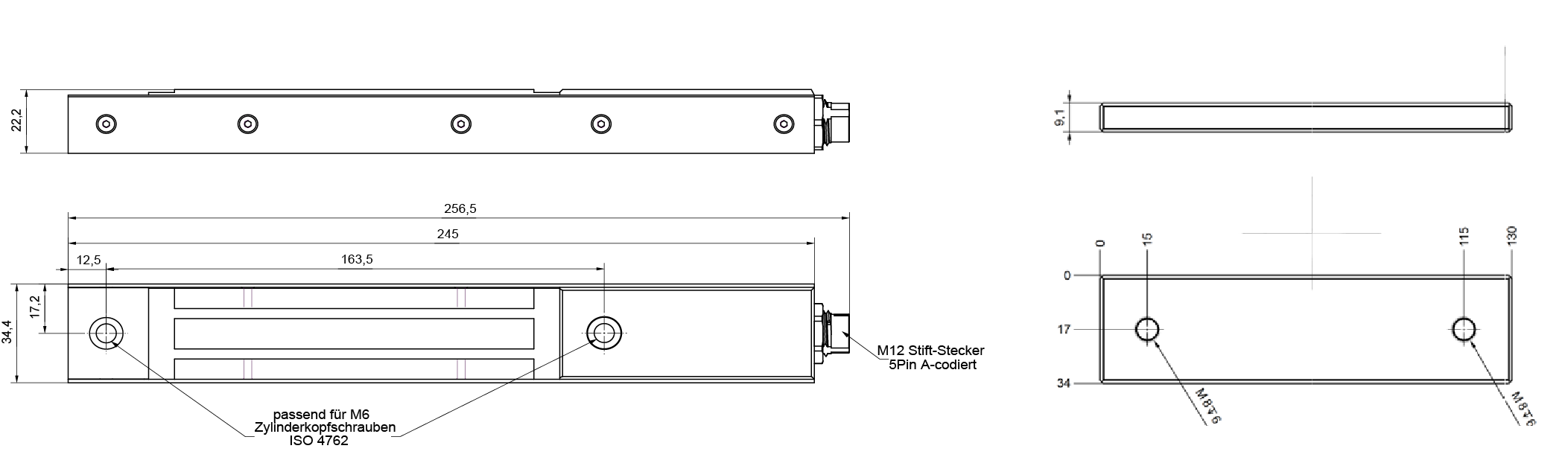

Bemaßung
