EOS2 1955 A
Sicherheitslichtvorhang zur Körpererkennung mit Automatischem Neustart

Allgemeine Daten

Typenbezeichnung

EOS2 1955 A

Artikelnummer

SP-R-13-207-69

Funktionsart

Sicherheitslichtvorhang zur Körpererkennung mit Automatischem Neustart

Anzahl der Strahlen

Signalisierung

LEDs für Status und Diagnose des Lichtvorhangs

Erkennung

Körper

Sicherheitstechnische Daten

MTTFd (ISO 13849-1) Jahre

178.7

SIL (gem. IEC 62061)

Typ 2 - SIL 1 - SILCL 1 - PL c - Cat. 2

PFHd (EN ISO 13849)

6.08E-08

Zulassungen

CE; TÜV SUD; UL Listed ESPE; TS - Taiwan; WEEE, Isolationsklasse Niederspannung; China RoHs; IP65 - IP67; UKCA

Performance Level (EN ISO 13849-1: 2015)

Typ 2 - PL c

Sicherheitsfunktionen

Mit externem Modul

Umgebungsbedingungen

Betriebstemperatur max

- 30 ... 55 °C

Schutzabdeckungen

Keine

Elektrische Daten

Strom (VDC)

24 ± 20%

Reaktionszeiten

Sicherheitsausgang Typ

2 ausfallsichere PNP (400 mA bei 24 VDC) mit Schutz gegen Kurzschluss, Überlast und Verpolung

Sicherheitsausgänge

2 OSSD PNP (400 mA bei 24 VDC)

Mechanische Daten

Geschützte Höhe (mm)

1960

Auflösung (mm)

Kontrollierte Höhe (mm)

1950

Max. Reichweite (m)

Restart

Automatisch

Gesamthöhe (mm)

2013

Querschnittsabmessungen (mm)

28 x 30

Befestigung

Rückenschlitz mit LE-Typ-Konsolen (im Lieferumfang) oder am oberen und unteren Ende mit Schwenkkonsolen SFB E (optional)

Max. Länge der Anschlusskabel (m)

100 (50 zwischen Master und Slave)

Anschlüsse

M12 5-polige Steckverbinder

Verpackungsmaße HxLxB (mm)

145 x 2070 x 200

Bruttogewicht (g)

5991.26

Zubehör

CD10

CD15

CD20

CD25

CD5

CD50

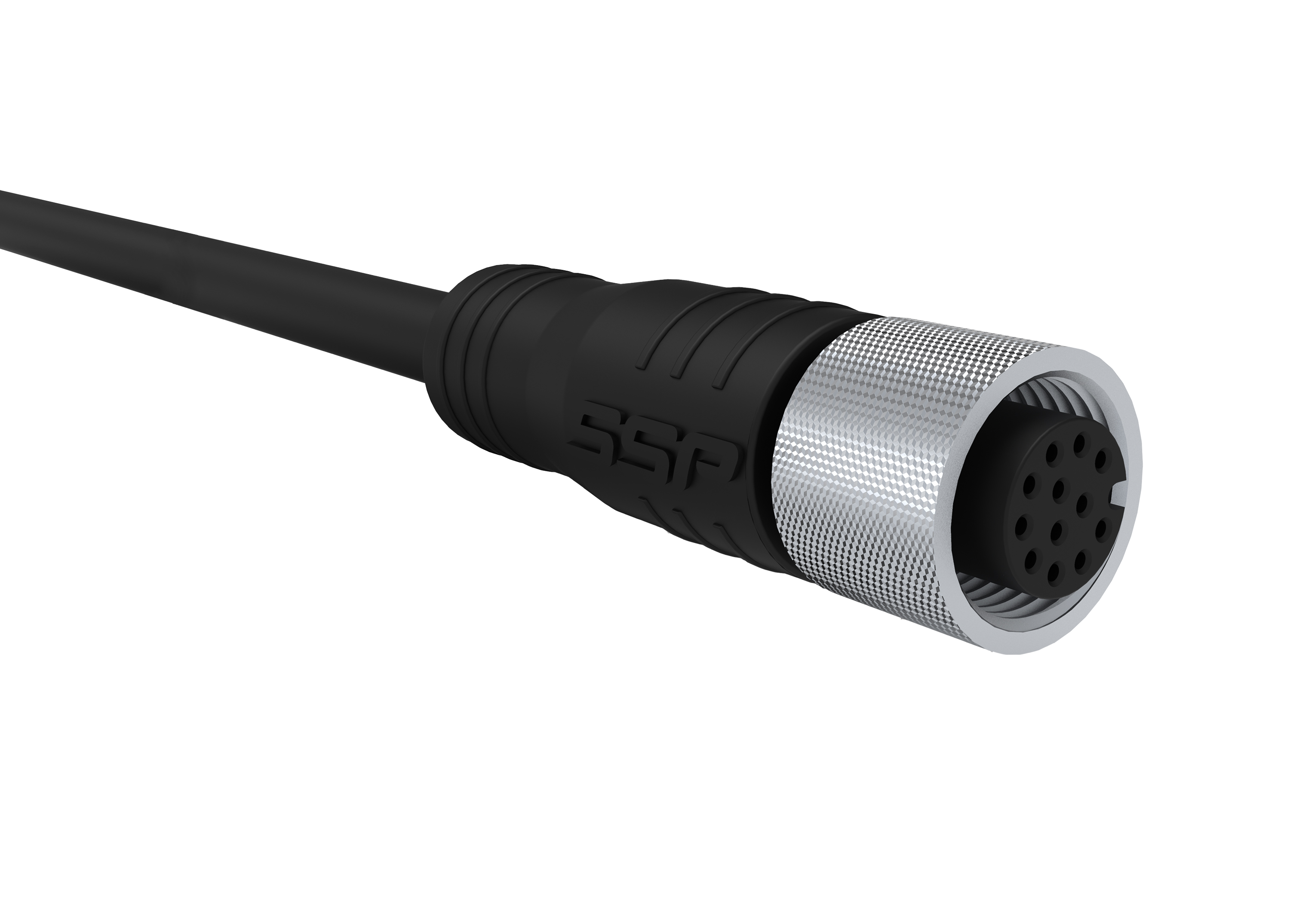

M12-C12101-G

M12-C12201-G

M12-C51-G

M12-C52-G

M12-C81-G

M12-C82-G

M12-M12-C-C8053-G PUR

M12-M12-C-C8103-G PUR

M12-M12-C-C813-G PUR

M12-M12-C-C823-G PUR

M12-M12-C-C853-G PUR

M12-M12-C1213-G

M12-M12-C5023-G

M12-M12-C513-G

M12-M12-C523-G

M12-M12-C8103-G

M12-M12-C813-G

M12-M12-C823-G

M12-M12-C853-G

SFB FAST 2E

SFB FAST 4E
