EXP-TA-1-S6-XL411
Alfred Sicherheitszuhaltung, Spannungslos geschlossen (PTU)

Allgemeine Daten

Artikelnummer

EXP-TA-1-S6-XL411

Funktionsart

Alfred Sicherheitszuhaltung, Spannungslos geschlossen (PTU)

Typenbezeichnung

EXP-TA-1-S6-XL411

Sicherheitstechnische Daten

Diagnosedeckungsgrad DC

maximal 99% bei geeigneter Überwachung

Normen

DIN VDE 0060 Part 206 & IEC 947-5-1

Kategorie (EN ISO 13849-1:2015)

bis Kategorie 4

Performance Level (EN ISO 13849-1: 2015)

bis PLe

Zulassungen

IECEx BAS 20.0080X -BAS21UKEX0009X, SGS20ATEX0171X - SGSNA/21/CA/00001X

Umgebungsbedingungen

Betriebsumgebung

Innen- und Außbereich

Verschmutzungsgrad

Betriebstemperatur max

-20°C bis +60°C *Hinweis: Bei Betrieb unterhalb des Gefrierpunkts (0 °C) muss für einwandfreien Betrieb sichergestellt werden, dass sich an oder im Gerät kein Eis bilden kann, da sonst mechanische Teile blockiert oder verklemmt werden können °C °C

relative Luftfeuchtigkeit

(max) 80% bei ≤ 31°C; 50% bei 40°C

Höhenlage

2.000 m

Vibrationsfestigkeit

Getestet entsprechend GS-ET-19_2015-05

Elektrische Daten

Gebrauchskategorie nach EN 60947-5-1

AC 15 or DC 13

B10d-Wert

5.000.000 Operationen

Überspannungskategorie

Typ 3

Elektrische Spezifikation

AC 50 / 60Hz / DC

Maximaler Schaltstrom

DC13: Le=0.5A, Ue=24V DC AC15: Le=1A, Ue=24V AC

Minimaler Schaltstrom

1mA at 5V DC

Schaltkontakte bei Magnetbetrieb

2NC 1NO

Sicherheitskreis Schaltprinzip

Positive Unterbrechung, Zweikanal

Spannung der Magnetspule

24 V DC (+/-10%)

Magnetleistung (Arbeitszyklus)

100%

Kabelgröße

28 - 12 AWG

Schaltkontakte bei Betätiger-/Tasterbetrieb

2NC 1NO

Nennleistung des Magneten

350mA max @ 24V DC

Mechanische Daten

Gehäusewerkstoff

316 Edelstahl und Edelstahl nach BS3146-2:1975 (ANC4B)

Mechanische Lebensdauer

1.000.000

Zuhaltekraft Fmax

7.000 N

Maximale Zuhaltekraft F1max

14.000

Elektrische Zeichnungen

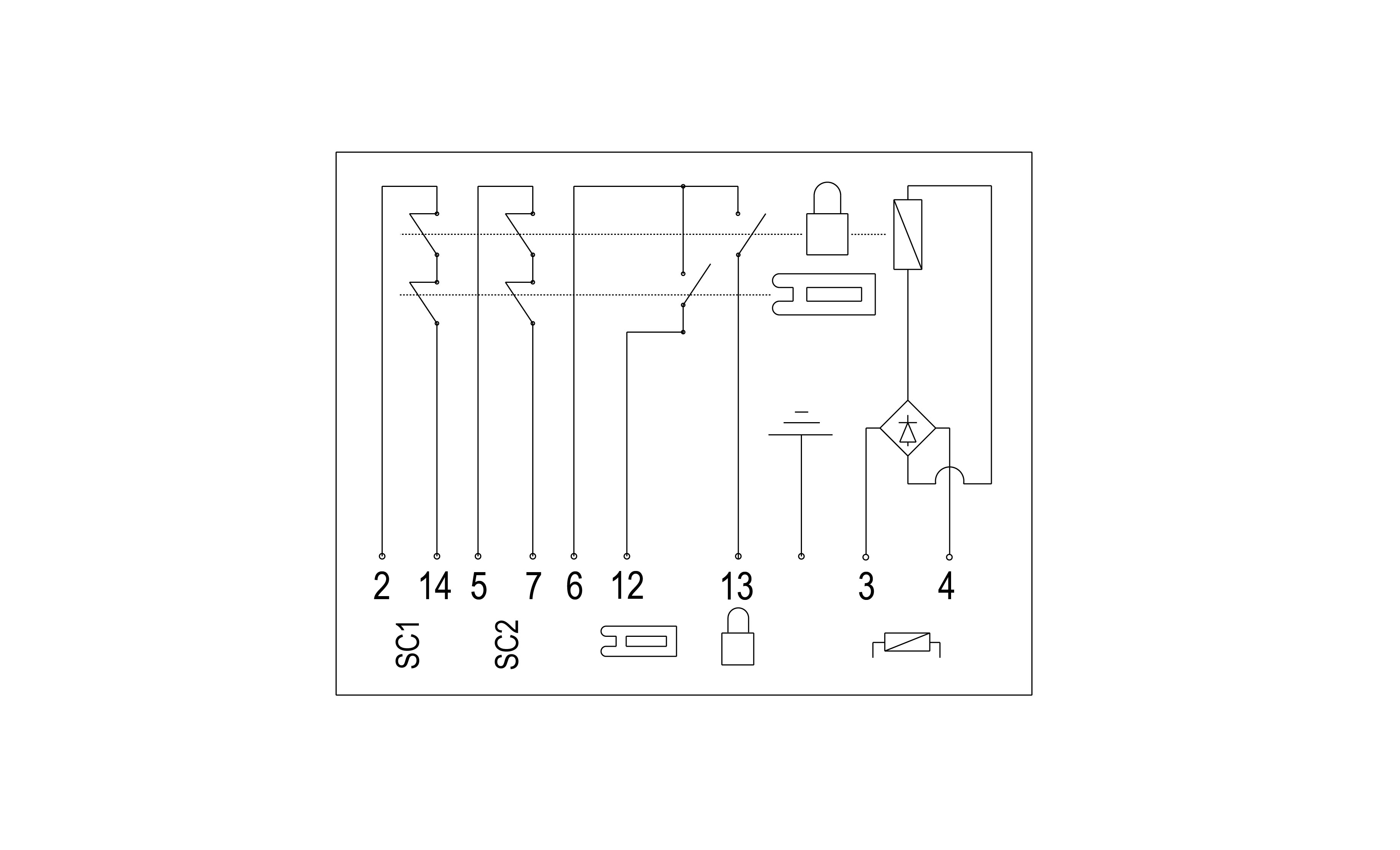

Pinbelegung 1

Zeichnungen

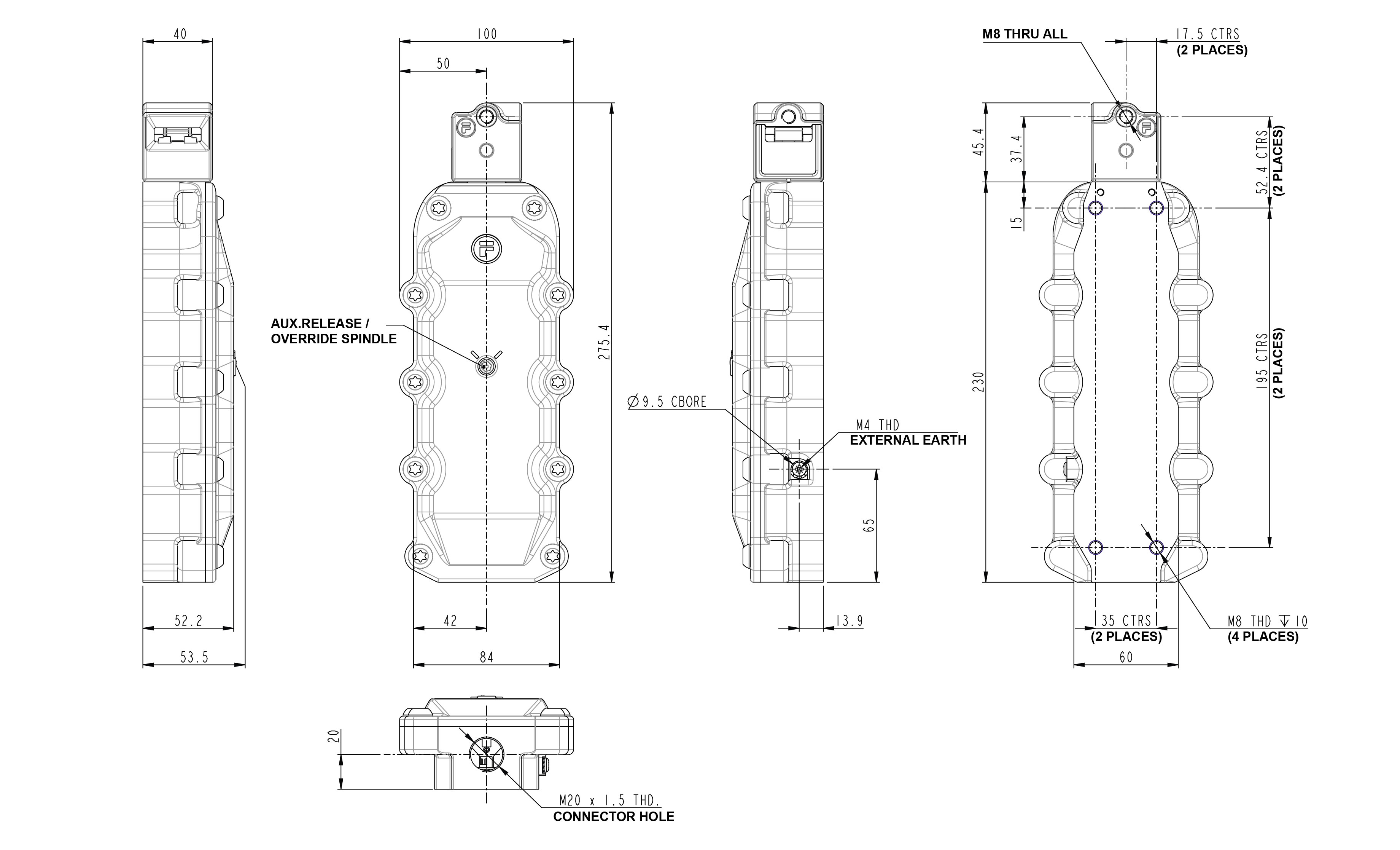

Bemaßung
