S16LDRB-H06-Q1A0-Q2A0-Q3C0-Q4A0-Q5U0-Q6U0-Q7U0-Q8U0-W36
Safety Simplifier Standard Modul - wireless Passivverteiler


  • S16LDRB-H06: Safety Simplifier mit 14 sicheren I/Os plus 2 doppelte Relaisausgänge
    LED Diagnose zur einfachen Inbetriebnahme
    sichere wireless Kommunikation
    Gehäuseunterteil: Farbe Anthrazit, kein Durchbruch für Anschluss auf der Rückseite,
    Gehäuseoberteil: Farbe Gelb
  • Q1A0: Anschluss unten links mit Abdeckung
  • Q2A0: Anschluss oben links mit Abdeckung
  • Q3C0: Anschluss unten rechts mit Stiftstecker M12 5-polig für Spannungsversorgung
  • Q4A0: Anschluss oben rechts mit Abdeckung
  • Q5U0: Befehlsstelle 1 für HOLDX R1 (Prozesszuhaltung) & SAFIX (RFID-Sicherheitssensor)
  • Q6U0: Befehlsstelle 2 für HOLDX R1 (Prozesszuhaltung) & SAFIX (RFID-Sicherheitssensor)
  • Q7U0: Befehlsstelle 3 für HOLDX R1 (Prozesszuhaltung) & SAFIX (RFID-Sicherheitssensor)
  • Q8U0: Befehlsstelle 4 für HOLDX R1 (Prozesszuhaltung) & SAFIX (RFID-Sicherheitssensor)
  • W36:  bereits vorverdrahtet

Betreff: S16LDRB-H06-Q1A0-Q2A0-Q3C0-Q4A0-Q5U0-Q6U0-Q7U0-Q8U0-W36 Safety Simplifier Standard Modul - wireless Passivverteiler

Allgemeine Daten

Typenbezeichnung
S16LDRB-H06-Q1A0-Q2A0-Q3C0-Q4A0-Q5U0-Q6U0-Q7U0-Q8U0-W36
Artikelnummer
SP-X-89-100-06
Funktionsart
Sicherheits-SPS mit sicherer Wireless-Schnittstelle, interne Antenne
Anschluss
- Position 1
Q1A0- Anschluss unten links mit Abdeckung
- Position 2
Q2A0 - Anschluss oben links mit Abdeckung
- Position 3
Q3C0 - Stiftstecker M12 5-polig
- Position 4
Q4A0 - Anschluss oben rechts mit Abdeckung
Anschluss vorne
- Position 5
Q5U0 - Buchsenstecker M12 8-polig für Prozesszuhaltung HOLDX R_1
- Position 6
Q6U0 - Buchsenstecker M12 8-polig für Prozesszuhaltung HOLDX R_1
- Position 8
Q8U0 - Buchsenstecker M12 8-polig für Prozesszuhaltung HOLDX R_1
- Position 7
Q7U0 - Buchsenstecker M12 8-polig für Prozesszuhaltung HOLDX R_1

Sicherheitstechnische Daten

CPU
- EN ISO 13849-1: 2008
Kategorie 2
- IEC 61508-2
SIL CL 2
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Eingänge 1-kanalig
- EN ISO 13849-1: 2008
Kategorie 4
- IEC 61508-2
SIL CL 3
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Eingänge 2-kanalig
- EN ISO 13849-1: 2008
Kategorie 4
- IEC 61508-2
SIL CL 3
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Ausgänge OSSD 1-kanalig
- EN ISO 13849-1: 2008
Kategorie 2
- IEC 61508-2
SIL CL 2
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Ausgänge OSSD 2-kanalig
- EN ISO 13849-1: 2008
Kategorie 4
- IEC 61508-2
SIL CL 3
- EN ISO 13849-1: 2008 TM [Jahr]
20
- EN 62061 PFHD [1/h]
✔
Zulassungen
CE, TÜV

Umgebungsbedingungen

Lagertemperatur max
-20 °C ... +65 °C
Betriebstemperatur max
-20 °C ... +65 °C

Elektrische Daten

Technische Daten wireless Safety
- Maximale Anzahl von sicheren Wireless-Kanälen
16
Kanäle
- Kanal 1
2405 MHz
- Kanal 2
2410 MHz
- Kanal 3
2415 MHz
- Kanal 4
2420 MHz
- Kanal 5
2425 MHz
- Kanal 6
2430 MHz
- Kanal 7
2435 MHz
- Kanal 8
2440 MHz
- Kanal 9
2445 MHz
- Kanal 11
2455 MHz
- Kanal 10
2450 MHz
- Kanal 12
2460 MHz
- Kanal 13
2465 MHz
- Kanal 14
2470 MHz
- Kanal 15
2475 MHz
- Kanal 16
2480 MHz
- Anzahl Klemmen
32
Stromaufnahme
82 mA mit LED Anzeige
Leiterquerschnitt
- eindrähtig
0,08 … 0,5 mm²
- feindrähtig
0,08 … 0,5 mm²
- feindrähtig (Adernhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5-6 mm
Konfigurierbare Ein-/Ausgänge
14 Halbleiter Ein-/ Ausgänge mit Hilfe der Software konfigurierbar
✔
Anzahl sichere Eingänge
max. 14
Anzahl sichere Halbleiter OSSD Ausgänge
max. 14
Anzahl Halbleiter Hilfsausgänge
max. 14
Anzahl Halbleiter Taktausgänge
max. 8
Eingangsstrom
HIGH 2,4 mA ... 3,8 mA LOW -2,5 mA ... 2,1 mA
Ausgangsart
PNP-Halbleiter
Ausgangsspannung
Betriebsspannung UB -0,5 V
Ausgangsstrom einzeln
max. 600 mA (bei UB 24 V)
Ausgangsstrom gesamt
max. 0,6 mA (bei UB 24 V)
Allgemeine Daten
Speicherkarte
Möglichkeit zum Einbau einer Speicherkarte MEM SP-N-88-001-93 vorhanden
Programmieranschluss
Micro USB Wireless-Schnittstelle
Typ Klemmanschluss
Federzugklemmen
- feindrähtig (Adernhülse mit Kunststoffkragen)
0,08 … 0,5 mm²
Eingangsspannung
HIGH 75% von UB (Anpassbar mittels Software) LOW 25% von UB (Anpassbar mittels Software)
Technische Daten Eingänge
Technische Daten sichere OSSD-Ausgänge, Hilfs- und Taktausgänge
Kurzschlussfest
Ja
Einstellmöglichkeiten der DIP-Schalter
Einstellmöglichkeiten der DIP-Schalter
Auswahl der angeschlossenen Sensorik
Über die Dip-Schalter wird ausgewählt, welche Sensorik an den einzelnen Buchsenanschlüssen (Q5-Q8) angeschlossen wird

Mechanische Daten

Einbauöffnung der Taster
22,5 mm
Gehäuse Typ
H06
Abmessungen
Höhe
44 mm
Länge
253 mm
Breite
42 mm

Elektrische Zeichnungen

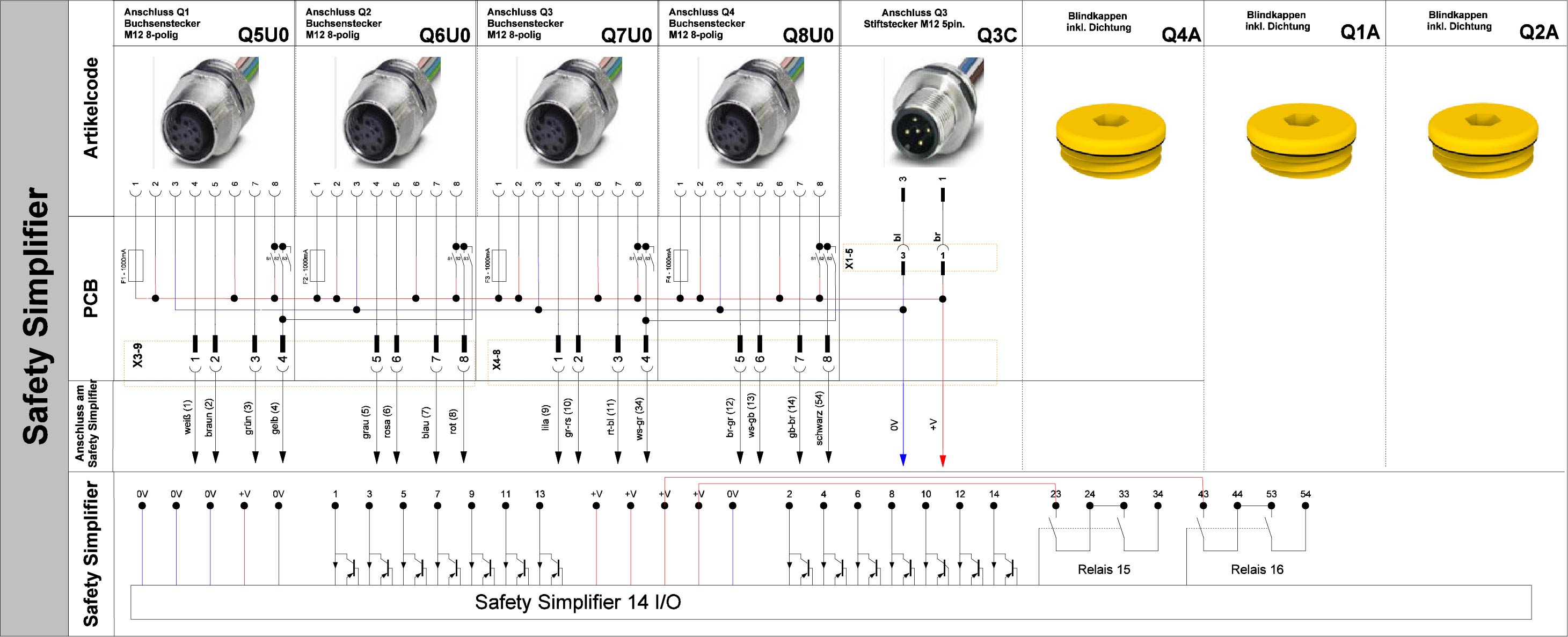

Pinbelegung Sicherheitssteuerung
Pinbelegung Sicherheitssteuerung

Zeichnungen

Montage
Montage
Montage 2
Montage 2
Bemaßung
Bemaßung
