EOS4 1051 XM
Sicherheitslichtvorhang zur Fingererkennung für Kaskadenschaltung mit Automatischem/Manuellem Neustart und EDM (Master)

Allgemeine Daten

Artikelnummer

SP-R-13-100-26

Typenbezeichnung

EOS4 1051 XM

Funktionsart

Sicherheitslichtvorhang zur Fingererkennung für Kaskadenschaltung mit Automatischem/Manuellem Neustart und EDM (Master)

Master-Slave-Modelle

Anzahl der Strahlen

105

Signalisierung

LEDs für Status und Diagnose des Lichtvorhanges

Erkennung

Finger

Sicherheitstechnische Daten

SIL (gem. IEC 62061)

Typ 4 - SIL 3 - SILCL 3 - PL e - Cat. 4

MTTFd (ISO 13849-1) Jahre

315.2

PFHd (EN ISO 13849)

1.91E-08

Zulassungen

CE; TÜV SUD; UL Listed ESPE; S Mark - Korea; TS - Taiwan; WEEE; Isolationsklasse; Niederspannung; China RoHs; IP65 - IP67; IP69K; UKCA

Performance Level (EN ISO 13849-1: 2015)

Typ 4 - PL e

Sicherheitsfunktionen

Integriert

Umgebungsbedingungen

Betriebstemperatur max

- 20 ... 55 °C

Schutzabdeckungen

Keine

Schutzart

IP65 - IP67

Elektrische Daten

Reaktionszeiten

Siehe technisches Handbuch

Sicherheitsausgang Typ

2 ausfallsichere PNP (400 mA bei 24 VDC) mit Schutz gegen Kurzschluss, Überlast und Verpolung

Sicherheitsausgänge

2 OSSD PNP (400 mA bei 24 VDC)

Mechanische Daten

Geschützte Höhe (mm)

1060

Auflösung (mm)

Kontrollierte Höhe (mm)

1050

Max. Reichweite (m)

Restart

Eingebaut - Benutzer wählbar automatisch oder manuell

Gesamthöhe (mm)

1136.5

Querschnittsabmessungen (mm)

28 x 30

Befestigung

Rückseitiger Schlitz mit einem Satz LE-Konsolen (im Lieferumfang enthalten) oder am oberen und unteren Ende mit Schwenkkonsolen SFB E (optional)

Max. Länge der Anschlusskabel (m)

100 (50 zwischen Master and Slave)

Anschlüsse

M12 5-poliger Stecker (Sender), M12 8-poliger Stecker (Empfänger)

Verpackungsmaße HxLxB (mm)

145 x 1210 x 200

Bruttogewicht (g)

3742.66

Zubehör

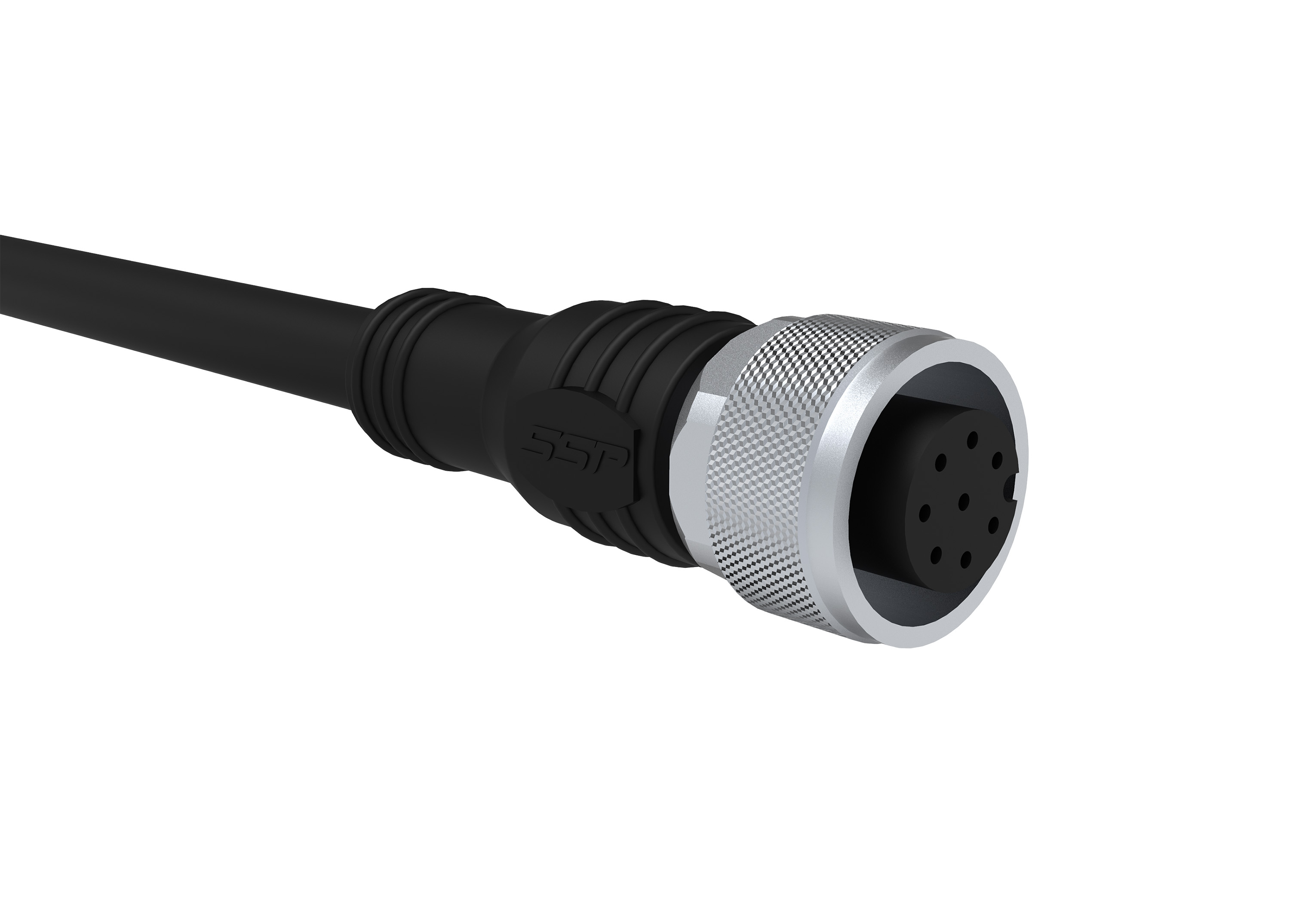

C8D10

C8D15

C8D25

C8D40

C8D5

CD10

CD15

CD20

CD25

CD5

CD50

SFB FAST 2E

SFB FAST 4E
