M12 12 polig Buchsenstecker - M12 12 polig Stiftstecker

Downloads

Datenblatt
EPLAN-Daten
Produktprogramm

M12-M12-C1213-G
M12-Verbindungskabel, 12 polig, 1 m

M12-Kabel, 12 polig, 8 x 0,34 mm, 1m, M12 Kupplung-M12 Stecker

Allgemeine Daten

Typenbezeichnung

M12-M12-C1213-G

Artikelnummer

SP-X-33-000-30

Aderfarbe K1

BN,WH,BU,BK,GY,PN,VT,OG,RD,YW,GN,LG

SAFEGATE Empfänger

✔

Safety Simplifier

✔

Umgebungsbedingungen

Betriebstemperatur max

-15 ... +55 °C

Lagertemperatur max

von -20 bis +80°C °C

Mechanische Daten

Material Gewindering X1

H59 Kupfer

Material Gehäuse X1

PBT+30%GF

Material Gewindering X2

H59 Kupfer

Form Steckverbinder X2

M12 12-polig Buchse

Material Gehäuse X2

PBT+30%GF

Farbe Gehäuse X2

Schwarz

Kabellänge L1

1000 mm

Material Kabelmantel K1

PVC

Farbe Kabelaußenmantel K1

Schwarz

Leiterquerschnitt K1

0,25 mm²

Material Leiter K1

Kupfer verzinnt

Isolierhülle Leiter K1

SR-PVC

Schleppkettenfähig K1

Nein

Kabeldurchmesser K1

ø7,2 mm

Leiterquerschnitt AWG K1

22AWG

Elektrische Zeichnungen

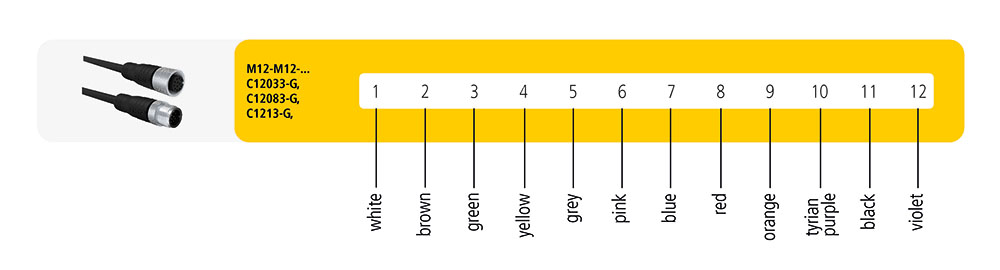

Pinbelegung 1

Zeichnungen

Bemaßung
