Anschlussbox O.M.R.
Anschlussbox-Set

Anschlussbox-Set bestehend aus

Gehäuse
Schlüsselschalter
Kontaktmodule

Allgemeine Daten

Artikelnummer

SP-X-85-802-00

Typenbezeichnung

Anschlussbox O.M.R.

Gehäuse Farbe

grau

Anzahl der Schaltstellungen

Schlüsselnummer

73037

B10-Wert (bei hoher Anforderungsrate gemäß SN 31920)

100.000

Umgebungsbedingungen

Verschmutzungsgrad

Umgebungstemperatur

-25…+70 °C (Betrieb) -40…+80 °C (Lagerung) °C

Elektrische Daten

Betriebsstrom

10 A (bei AC-12), 6 A (bei AC-15), 10 A (bei DC-12), 3 A (bei DC-13) [24 V Bemessungswert]

Funktionsart

Schlüsselschalter

Mechanische Daten

Abmessungen

Höhe

85 mm

Breite

113,53 mm

Tiefe

92,2 mm

Einbaudurchmesser

22,3 mm

positive Toleranz des Einbaudurchmessers

0,4 mm

Elektrische Zeichnungen

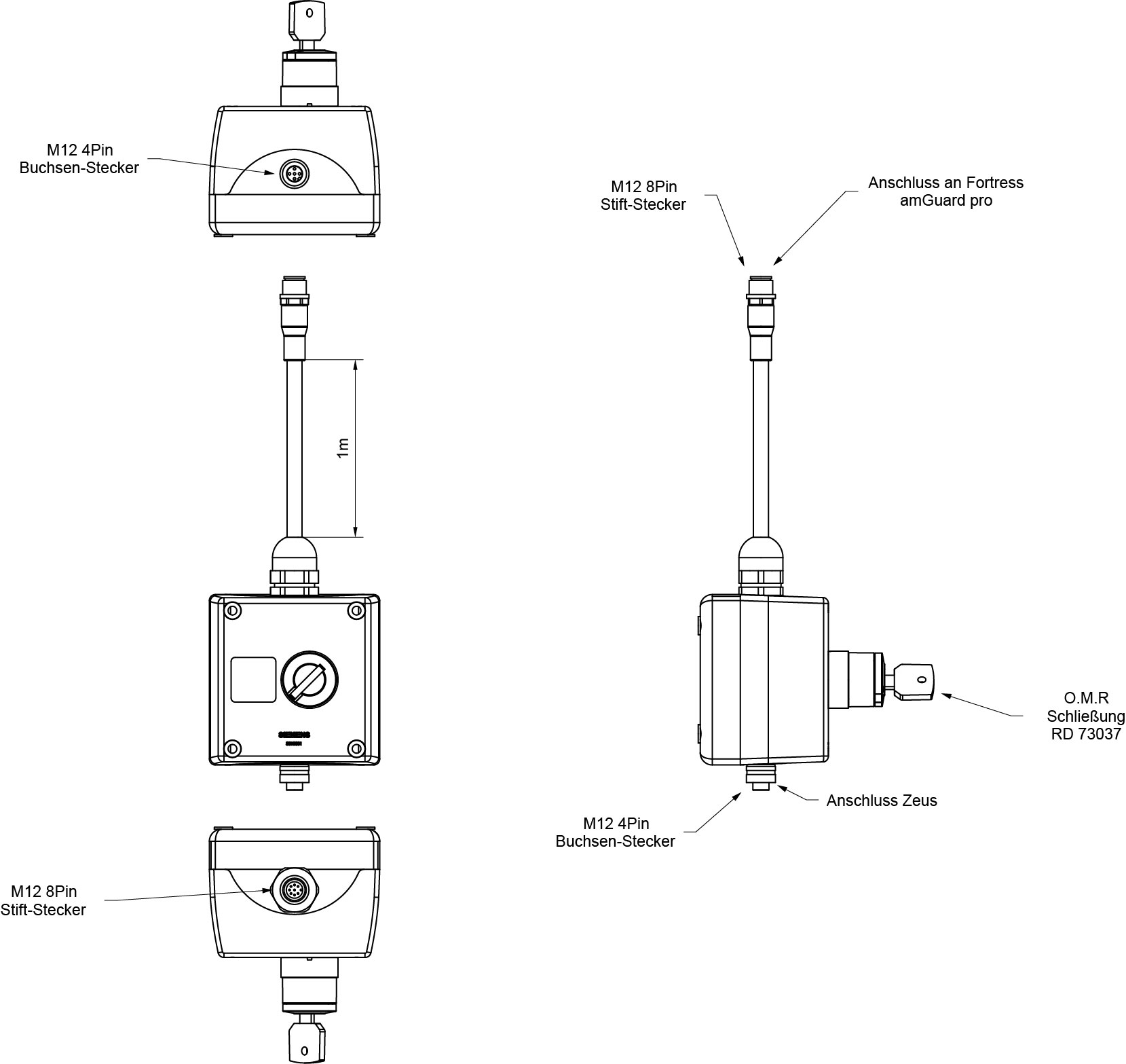

Anschlussbild
