… was die Sicherheitsanforderungen an BWS-Systeme zur Absicherung des Ein- und Ausschleusens von Produkten sind?



Wenn es um die Sicherheit von Verpackungsmaschinen geht, wissen erfahrene Konstrukteure die Typ-C-Normenreihe DIN EN 415 zu schätzen. Die zehn Teile dieser Norm beschreiben eine Vielzahl von Anforderungen an Maschinen.

Aktuell sind dies:
Bei den verschiedenen Maschinen handelt es sich meist um geschlossene Systeme, die vollautomatisch arbeiten. Um Produkte und Materialien in und aus dem Sicherheitsbereich zu transportieren, kommen gerade bei größeren Öffnungen berührungslos wirkende Schutzeinrichtungen zum Einsatz, die durch entsprechende Sicherheitsfunktionen gesteuert werden. Dabei ist sicherzustellen, dass Produkte und Materialien hinein, bzw. heraustransportiert werden können, ohne dass Personen über diese Öffnungen unerkannt in den Gefahrenbereich gelangen. Eine Möglichkeit zur Absicherung solcher Öffnungen ist das Überbrücken oder Ausblenden des BWS-Systems. Diese Funktion wird auch Muting genannt.

Die DIN EN 415-10:2014, Abschnitt 5.2.1.4 stellt entsprechende Anforderungen an die Funktion solcher Systeme, wie die nachfolgende gekürzte Abschrift zeigt.

a) Die Überbrückung muss auf eine Dauer begrenzt sein, die nur so lange ist, dass das Produkt den Erfassungsbereich durchlaufen kann.
b) die Konfiguration der Überbrückungssensoren muss eine Person vom Material unterscheiden können;
c) alle Überbrückungsfunktionen, müssen denselben Performance-Level aufweisen;
d) innerhalb des überbrückten Bereiches darf sich keine betriebsbedingte Wartestellung für ein Produkt befinden.





Für weitere Details verweist die DIN EN 415-10:2014 auf die DIN EN IEC 62046:2019.
Diese fordert unter Abschnitt 5.5.3, dass die Überbrückungsfunktion automatisch eingeleitet und beendet werden muss. Das kann durch die Verwendung von in geeigneter Weise ausgewählten und angeordneten Sensoren erfolgen oder in einigen Fällen durch Signale von dem sicherheitsbezogenen Steuerungssystem. Durch fehlerhafte Signale, Sequenzen oder fehlerhaftes Timing der Überbrückungssensoren oder -signale darf kein Überbrückungszustand ermöglicht werden.
Der Steuerkreis, der die Überbrückungsfunktion ausführt, muss ein geeignetes sicherheitsbezogenes Leistungsniveau (SIL oder PL, siehe DIN EN 62061:2016 oder DIN EN 13849-1:2016) aufweisen.
Zudem ist muss die Sicherheit der Maschine während des Mutings auf anderem Wege sicherzustellen, beispielsweise indem die nachfolgenden Seitenabstände eingehalten werden und die Ladung eine Höhe von mindestens 900 mm hat.
Ist die Gewährleistung der Sicherheit durch die zuvor beschriebenen Anforderungen nicht möglich, so können andere Lösungen zum Einsatz kommen, wie etwa eine Schleusenfunktion.



---



• Beide Sensoren müssen innerhalb des Gefahrenbereiches liegen
• beide Strahlen müssen innerhalb einer gewissen Zeit belegt werden
• wenn die BWS frei ist oder 4 Sekunden nach Verlassen des ersten Sensors muss das Muting deaktiviert werden
• wenn die Beendigung nur nach Ablauf von 4 Sekunden erfolgt, muss ein zusätzlicher Abstand d8 erfüllt werden.



---



• Der Kreuzungspunkt muss innerhalb des Gefährdungsbereiches liegen
• der Kreuzungspunkt sollte so nahe wie möglich an der BWS liegen ( ≤ 200 mm)
• Abstand zwischen Ladung und trennender Schutzeinrichtung sollte nicht größer 200 mm sein
• ein runder Prüfkörper von 500 mm darf das Muting nicht auslösen.

• Besteht ein Risiko, dass Körperteile zwischen Ladung und feststehenden Teilen gequetscht werden empfiehlt die DIN EN 349:2008 zur Vermeidung des Risikos des Quetschens oder Scherens zwischen der bewegten Last und den feststehenden Teilen der Anlage ein Mindestabstand von 500 mm. Genauere Angaben dazu macht die EN 349.



---

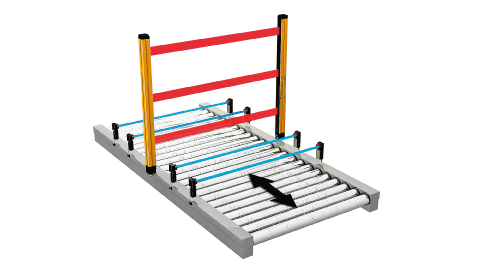

• Die Muting-Sensoren sollen möglichst nahe an der „BWS“ sein (Abstand < 200 mm)
• der Abstand zwischen den Sensoren S1 und S4 muss größer als 500 mm sein
• der Abstand zwischen den Sensoren S1 und S2 sowie zwischen S3 und S4 muss größer als 250 mm sein
• der Abstand zwischen Ladung und trennender Schutzeinrichtung darf nicht größer 200 mm sein.



• Besteht ein Risiko, dass Körperteile zwischen Ladung und feststehenden Teilen gequetscht werden empfiehlt die DIN EN 349:2008 zur Vermeidung des Risikos des Quetschens oder Scherens zwischen der bewegten Last und den feststehenden Teilen der Anlage ein Mindestabstand von 500 mm. Genauere Angaben dazu macht die EN 349.
